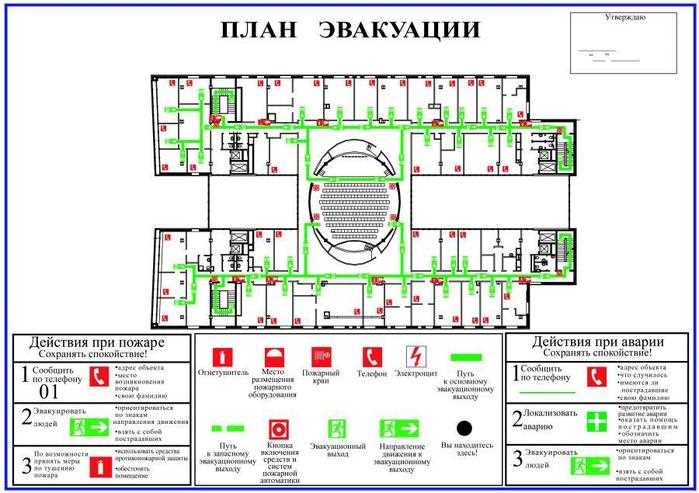

Схема эвакуации при пожаре относится к обязательной документации, регулируемой ГОСТ Р 12.2.143-2009 и правилами пожарной безопасности. Она должна быть размещена на видимых местах в зданиях с массовым пребыванием людей, включая офисы, школы, торговые центры и производственные объекты.
Высота установки схемы строго регламентирована: нижний край располагается на уровне 1,5–1,8 м от пола, что соответствует среднему уровню глаз взрослого человека. Такое расположение обеспечивает доступность информации без необходимости наклоняться или поднимать голову слишком высоко.
Места размещения определяются с учётом максимальной видимости и логики движения людей. Схемы устанавливаются у выходов, на лестничных площадках, в коридорах перед лифтами и в зонах общего пользования. Недопустимо закрывать их мебелью, рекламными щитами или другими предметами.
В зданиях с большой площадью или сложной планировкой требуется установка нескольких схем на каждом этаже. При этом каждая схема должна соответствовать фактическому плану конкретного участка здания, а направление движения по стрелкам – совпадать с реальной планировкой путей эвакуации.
Высота размещения схемы на стене
Схема эвакуации должна быть закреплена на стене на высоте, удобной для чтения большинством людей. Согласно нормам, нижний край схемы располагается не ниже 1,5 м от пола, а верхний – не выше 1,8 м. Такое положение обеспечивает возможность ознакомления с планом как взрослым, так и подросткам.
Если в здании предусмотрен доступ маломобильных граждан, рекомендуется дополнительно устанавливать дублирующие схемы на уровне 1,2–1,4 м от пола. Это облегчает использование схемы людям, передвигающимся в инвалидных колясках.
Размещать схему выше 1,8 м или ниже 1,5 м недопустимо, так как это затрудняет быстрое ориентирование при пожаре. Также важно избегать установки в местах, где схему могут закрывать мебель, двери или декоративные элементы.
Минимальная освещенность и видимость схемы
Схема эвакуации должна быть читаемой при любых условиях освещенности. В нормативных документах закреплено требование к минимальному уровню освещенности – не менее 10 лк в зоне размещения схемы.
Для обеспечения видимости применяются следующие решения:
- Установка локальных светильников, направленных на схему, при недостаточном общем освещении коридора или зала.
- Использование материалов с фотолюминесцентным покрытием, сохраняющим читаемость до 60 минут после отключения электричества.
- Размещение схемы вне зон затемнения и прямого солнечного света, исключающего блики на поверхности.
- Применение антивандального прозрачного покрытия с матовой поверхностью для снижения отражений.
Если в здании предусмотрено аварийное освещение, схема должна находиться в пределах действия его светового потока. В противном случае требуется отдельный автономный источник питания для подсветки.
Текст, условные знаки и стрелки на схеме должны быть различимы на расстоянии не менее 2–3 метров, что соответствует стандартным параметрам читаемости для помещений общего пользования.
Требования к месту установки в коридорах и холлах
В коридорах схемы эвакуации размещаются так, чтобы они находились в поле зрения при движении людей к выходу. Допустимо их размещение на пересечении путей движения или вблизи дверей, ведущих к лестницам. Недопустимо устанавливать схемы за выступающими элементами, мебелью или декоративными панелями.
В холлах схема должна быть установлена в зоне, где скапливается наибольшее количество людей, например у входных дверей, возле лифтов или поста охраны. При этом необходимо исключить возможность закрытия схемы рекламными щитами, стендами или временными перегородками.
Расстояние от ближайшего выхода до схемы в коридоре не должно превышать 20 метров. В холлах допускается установка нескольких схем, если площадь превышает 300 м² или помещение имеет сложную планировку с несколькими направлениями эвакуации.
Схемы должны быть закреплены на капитальных стенах, а не на дверных полотнах или временных конструкциях, чтобы обеспечить их постоянную видимость и сохранность.
Размещение схемы рядом с выходами и лестничными клетками
Схемы эвакуации должны устанавливаться в непосредственной близости от эвакуационных выходов и входов в лестничные клетки. Такое расположение обеспечивает доступ к информации в точке принятия решения о движении при пожаре.
Рекомендуется фиксировать схемы на стенах рядом с дверными проемами, ведущими к лестницам и наружным выходам, на высоте от 1,5 до 1,8 м от уровня пола. Это соответствует зоне удобного обзора для большинства людей.
В зданиях с несколькими выходами схемы размещаются у каждого из них. При наличии нескольких лестничных клеток каждая должна быть оснащена отдельной схемой, отражающей актуальный путь эвакуации именно из этой зоны.
В местах с интенсивным потоком людей предпочтительно устанавливать схемы до входа в лестничную клетку, чтобы человек мог изучить маршрут заранее, не создавая заторов на лестнице.
При установке рядом с выходом необходимо предусматривать достаточную подсветку схемы и отсутствие препятствий в радиусе не менее 0,5 м, чтобы к ней был свободный доступ.
Особенности расположения в производственных и офисных зданиях
В производственных зданиях схемы размещаются на каждом этаже в местах пересечения основных проходов, у входов в цеха и рядом с аварийными выходами. На объектах с повышенной запылённостью или шумом схемы помещают в защитные прозрачные короба, обеспечивая сохранность и читаемость.
В офисных зданиях схемы устанавливаются в коридорах у лифтовых холлов, возле основных лестничных клеток и на путях к запасным выходам. Для помещений с большой проходимостью используют дублирование схем на разных стенах, чтобы сотрудники и посетители могли видеть план независимо от направления движения.
Высота установки в обоих типах зданий должна соответствовать уровню глаз взрослого человека – обычно 1,5–1,8 м от пола. При наличии сотрудников с ограниченными возможностями дополнительно допускается установка продублированных схем на высоте 1,2 м.
Особое внимание уделяется освещению: в производственных зонах с нестабильным электропитанием схемы оснащаются автономной подсветкой. В офисах достаточно обеспечить доступ естественного или искусственного света, исключающего блики и затемнения.
Количество схем на этаж и расстояние между ними
На каждом этаже здания должно быть установлено достаточное количество схем эвакуации для обеспечения видимости из любой точки помещения. Согласно нормативам, на этажах с площадью до 300 м² достаточно размещения одной схемы, при увеличении площади каждые дополнительные 300 м² требуют установки еще одной схемы.
Расстояние между схемами не должно превышать 30 метров в коридорах или открытых зонах общего пользования. В помещениях со сложной планировкой или длинными коридорами рекомендуется устанавливать схемы через каждые 20 метров, чтобы исключить участки, где план не будет виден.
Схемы необходимо размещать в точках, где пересекаются основные пути эвакуации, у лестничных клеток, выходов на безопасную территорию и на доступных уровнях зрения. Высота установки должна обеспечивать возможность быстрого ознакомления без препятствий.
При планировании количества схем учитываются и особенности здания: наличие нескольких лестниц, ширина коридоров, количество рабочих зон и зоны массового пребывания людей. На каждом этаже должна быть возможность сориентироваться в любой точке без необходимости искать схему.
Для крупных офисных и производственных этажей с открытой планировкой допускается установка схем каждые 25–30 метров, при этом важно, чтобы все направления эвакуации были четко обозначены и не перекрывались оборудованием или мебелью.

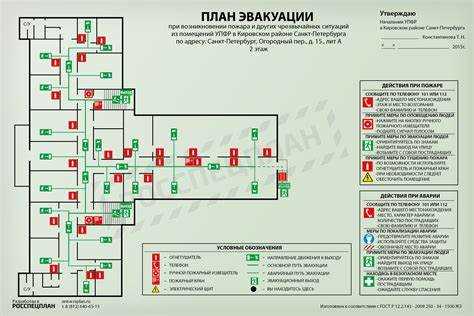

Запреты и ошибки при размещении схемы эвакуации
Схема эвакуации не должна закрываться мебелью, рекламными материалами или декоративными элементами. Любое препятствие снижает видимость и замедляет ориентирование людей при пожаре.
Запрещено размещать схему на дверях, окнах или в местах с прямым попаданием солнечного света, так как это приводит к выцветанию и отражениям, мешающим чтению.
Ошибкой считается установка схемы на высоте менее 1,5 м или выше 2,0 м от пола. Нарушение этих норм уменьшает доступность для всех категорий людей, включая детей и людей с ограниченной мобильностью.
Нельзя располагать схемы в помещениях с ограниченным доступом, таких как кладовые, служебные помещения или технические коридоры. Схема должна быть доступна всем находящимся на этаже.
Частой ошибкой является размещение схем вблизи потенциальных источников дыма или огня, например, отопительных приборов. Это повышает риск повреждения и делает схему нечитабельной в критический момент.
Не допускается использование схем с неактуальными планировками или отсутствием обозначений всех эвакуационных выходов. Неправильная информация ведет к дезориентации и создает опасность при эвакуации.
Схему нельзя вешать горизонтально или наклонно. Вертикальное размещение обеспечивает оптимальный угол обзора и быстроту восприятия.
Вопрос-ответ:
Где именно на стене должна размещаться схема эвакуации?
Схема размещается на видимой части стены, обычно на высоте 1,5–1,7 м от пола. Это позволяет взрослым и детям среднего роста легко её рассматривать. Стена должна быть ровной, без выступов, которые могли бы закрывать схему, и без ярких посторонних элементов, отвлекающих внимание.
Сколько схем нужно размещать на одном этаже офисного здания?
Количество схем зависит от площади этажа и конфигурации помещений. Минимум одна схема размещается в каждом коридоре, обеспечивающем доступ к эвакуационным выходам. Для больших открытых пространств или сложных планировок требуется несколько схем, чтобы расстояние до ближайшей схемы не превышало 30–50 метров.
Можно ли размещать схему эвакуации возле дверей, ведущих на улицу?
Рядом с эвакуационными выходами схемы устанавливать не рекомендуется. Основная цель схемы — показать маршруты движения. Если схема расположена прямо у выхода, человек может не успеть ознакомиться с ней до выхода, и её эффективность снижается. Оптимально размещать её на пути к выходу, но на достаточном расстоянии.
Какая должна быть освещённость для схемы эвакуации?
Схема должна быть хорошо видимой при обычном и аварийном освещении. Минимальная освещённость поверхности схемы составляет около 100–150 люкс при основном освещении. При аварийном отключении света схема должна подсвечиваться аварийным освещением или быть выполнена с фотолюминесцентными элементами, чтобы её можно было разглядеть в темноте.
Какие ошибки чаще всего допускают при размещении схем?
Частые ошибки включают: установка схем на слишком большой или слишком низкой высоте, закрытие их посторонними предметами, размещение в узких коридорах с плохой видимостью, недостаточное количество схем на больших этажах, использование мелкого шрифта или неразличимых цветов, а также отсутствие подсветки для аварийного освещения. Каждая из этих ошибок снижает информативность схемы в критической ситуации.
Где лучше всего размещать схему эвакуации на этаже, чтобы люди могли быстро её заметить?
Схема эвакуации должна размещаться в местах с высокой проходимостью: у входов в коридоры, рядом с лестничными клетками, в холлах и возле эвакуационных выходов. Важно, чтобы она находилась на уровне глаз и не закрывалась мебелью, плакатами или рекламой. Также стоит избегать углов и затемнённых участков, где схема может быть плохо видна при аварийном освещении.
Сколько схем эвакуации требуется на одном этаже и как определить расстояние между ними?
Количество схем на этаже зависит от площади и планировки. Обычно на этаж площадью до 500 м² достаточно одной схемы у входа в помещение и рядом с лестничной клеткой. Для больших помещений схемы размещают через каждые 30–50 метров пути эвакуации, чтобы человек мог увидеть ближайший маршрут без необходимости идти по длинному коридору. Важно учитывать, чтобы на схеме был указан текущий уровень, все выходы и пути к ним, а также расположение пожарного оборудования.
