Контроль качества ремонтных сварных соединений регламентируется комплексом нормативных документов, в которых устанавливаются допустимые дефекты, методы проверки и критерии приемки. Эти документы необходимы для обеспечения эксплуатационной надежности оборудования, трубопроводов, строительных конструкций и транспортных средств, где прочность сварных швов напрямую влияет на безопасность.
Основой служат ГОСТы и отраслевые стандарты, определяющие требования к визуально-измерительному контролю, радиографическим и ультразвуковым методам, а также к механическим испытаниям. Для ремонта изделий на промышленных объектах применяются дополнительно технические условия предприятий, где уточняются параметры качества в зависимости от марки стали, толщины металла и характера эксплуатационной нагрузки.
Важным элементом документации являются правила оформления результатов контроля. В них фиксируются протоколы испытаний, заключения по дефектам и рекомендации по доработке или замене сварного соединения. Такая документация исключает субъективность оценки и обеспечивает возможность последующей проверки соблюдения требований.
При выборе нормативной базы следует учитывать не только общегосударственные стандарты, но и международные нормы – например, ISO и EN, которые используются при ремонте оборудования для экспорта или в совместных проектах. Это позволяет избежать несоответствий при эксплуатации и гарантировать взаимное признание качества сварных соединений.
ГОСТы, регламентирующие контроль качества ремонтных сварных швов
Особое значение имеет ГОСТ 6996-66, регламентирующий механические испытания сварных соединений. Его применение необходимо для подтверждения прочности восстановленного участка, особенно при ремонте ответственных конструкций. Испытания проводят на образцах, вырезанных из зоны сварки, что позволяет объективно оценить качество наплавленного металла.
Для контроля неразрушающими методами применяется ГОСТ 7512-82 по ультразвуковой дефектоскопии и ГОСТ 21105-87 по радиографическому методу. Они описывают порядок выявления внутренних дефектов в ремонтных швах, а также требования к регистрации и расшифровке результатов. Использование этих стандартов позволяет обнаружить скрытые неплотности и трещины, недоступные визуальному контролю.

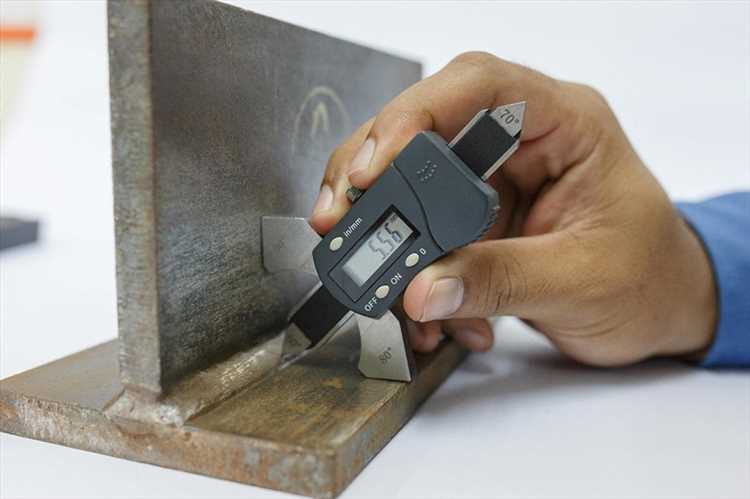

Визуально-измерительный контроль выполняется в соответствии с ГОСТ 3242-79 и ГОСТ 3249-79, где приведены параметры, подлежащие обязательной проверке: ширина шва, равномерность валика, глубина подрезов. Для ремонтных сварных соединений акцент делается на исключении повторных дефектов в зоне восстановленного металла.
Применение указанных ГОСТов в комплексе позволяет сформировать объективное заключение о пригодности конструкции к дальнейшей эксплуатации. Практика контроля показывает, что наиболее надежные результаты достигаются при комбинации методов – визуального, механических испытаний и ультразвука. Такой подход минимизирует риск скрытых дефектов в зоне ремонта.
Руководящие документы для оценки прочности и надежности после ремонта
Для сосудов, работающих под давлением, применяется ГОСТ 14249-89, регламентирующий допустимые напряжения и методы расчета прочности элементов после восстановления. При ремонте трубопроводов необходимо руководствоваться СП 36.13330.2012, где приведены требования к проверке надежности сварных стыков, включая обязательное применение гидравлических испытаний после ремонта.
Неразрушающий контроль регулируется ГОСТ 7512-82 (радиографический метод) и ГОСТ 14782-86 (ультразвуковой метод). Эти документы определяют параметры контроля глубинных и поверхностных дефектов, которые могут снизить несущую способность сварных соединений.
В случаях ремонта ответственных металлоконструкций следует учитывать требования ГОСТ Р 52857.7-2007, регламентирующего порядок оценки остаточного ресурса сварных соединений. На его основе проводится расчетная проверка с учетом эксплуатационной нагрузки и условий работы конструкции после восстановления.
Системное применение перечисленных документов обеспечивает документально подтвержденную оценку прочности и надежности ремонтных сварных швов, а также минимизирует риск преждевременного выхода оборудования из строя.
Нормы дефектоскопии и методы выявления скрытых дефектов
Для оценки качества ремонтных сварных соединений применяются нормы дефектоскопии, закрепленные в отраслевых ГОСТах и технических регламентах. Они определяют допустимые размеры, протяженность и характер дефектов, а также методы их обнаружения. Важное значение имеют показатели чувствительности контроля, глубина выявления дефектов и точность локализации.
Наиболее распространённые методы включают радиографический, ультразвуковой, магнитопорошковый и капиллярный контроль. Каждый из них используется в зависимости от толщины металла, типа сварного соединения и условий эксплуатации.
Радиографический метод обеспечивает визуализацию внутренних пор, непроваров и шлаковых включений, особенно при контроле соединений толщиной более 8 мм. Ультразвуковая дефектоскопия применяется для выявления трещин и неплотностей, скрытых в объёме металла, и позволяет фиксировать дефекты на глубине до нескольких десятков миллиметров. Магнитопорошковый контроль эффективен для обнаружения поверхностных и подповерхностных трещин в ферромагнитных сталях. Капиллярный метод используется при проверке цветных сплавов и выявляет микротрещины, выходящие на поверхность.
В нормативных документах указываются не только методы, но и конкретные параметры: минимальная чувствительность, допустимая длина трещины, величина пористости на единицу длины шва. Несоответствие этим критериям служит основанием для повторного ремонта или браковки соединения.
Практическая рекомендация при ремонте заключается в комбинировании методов контроля: ультразвуковой для глубинных дефектов и капиллярный для поверхностных. Такой подход снижает риск пропуска опасных дефектов и обеспечивает подтверждение прочности восстановленного узла.
Требования к протоколам испытаний и актам приемки сварных соединений
Протоколы испытаний должны содержать полные сведения о типе проведенного контроля: визуально-измерительный, радиографический, ультразвуковой, магнитопорошковый или капиллярный. Обязательно указываются дата проведения, номер сварного шва по чертежу, марка примененного материала, режимы сварки и данные о персонале, выполнявшем проверку. Для объективности фиксируются условия испытаний: температура, влажность и применяемое оборудование с указанием его поверочного статуса.
В протоколе необходимо отразить результаты измерений и выявленные отклонения с привязкой к допустимым нормам по соответствующим ГОСТ или отраслевым регламентам. Все замечания должны быть классифицированы по видам дефектов: поры, непровары, трещины, включения. При наличии дефектов указывается их протяженность, глубина и расположение относительно шва.
Акты приемки формируются на основе протоколов испытаний и должны содержать заключение о соответствии сварного соединения требованиям проекта и нормативных документов. В акт включаются сведения о проведенных ремонтных операциях, перечень устраненных дефектов и подтверждение повторного контроля после исправления. Подписи ответственных лиц, включая контролера ОТК, инженера по сварке и представителя заказчика, завершают юридическую силу документа.
Рекомендуется вести нумерацию протоколов и актов с привязкой к конкретному объекту ремонта и его инвентарному номеру. Хранение документации должно обеспечивать возможность оперативного доступа к материалам для последующего анализа и подтверждения качества в случае рекламаций или проверок надзорных органов.
Регламент применения международных стандартов при ремонте
При восстановлении сварных соединений на оборудовании, работающем под давлением или в ответственных конструкциях, применяются нормы ISO, EN и ASME, которые уточняют допустимые методы контроля и критерии оценки качества. Эти документы используются в случаях, когда национальные ГОСТы не содержат достаточной детализации или требуется унификация требований при международных поставках.
Стандарт ISO 5817 определяет уровни качества сварных соединений и устанавливает градацию дефектов по категориям B, C и D. В ремонтной практике чаще всего применяется уровень C, однако для сосудов под давлением и трубопроводов высокого давления требуется уровень B. Несоблюдение данного критерия может привести к отказу приемочной инспекции.
При применении норм EN 13445 и EN 12952 фиксируются методы контроля несущих конструкций и котельных установок. Эти документы требуют обязательного протоколирования визуально-измерительного контроля и ультразвуковой дефектоскопии с указанием диапазона частот и глубины зондирования.
Американские стандарты ASME Section IX регламентируют квалификацию сварщиков и процедуры наплавки. В ремонтных операциях необходимо документально подтвердить прохождение аттестации персонала по WPS (Welding Procedure Specification) и PQR (Procedure Qualification Record), что особенно важно при ремонте трубопроводов в энергетике и нефтегазовой отрасли.
Для корректного применения международных норм требуется сопоставление с национальными документами. При наличии различий используется принцип эквивалентности: если международный стандарт предъявляет более жесткие требования, то приоритет сохраняется за ним. В протоколах ремонта необходимо указывать конкретный стандарт, его редакцию и пункты, которые применены при оценке качества.
Документы по квалификации сварщиков и аттестации технологий ремонта
Квалификация сварщиков для выполнения ремонтных работ регламентируется нормативными документами, такими как ГОСТ Р 52630 и ISO 9606. Эти документы определяют категории сварщиков, виды сварки и допустимые параметры режимов сварочного процесса. В протоколах квалификации фиксируются типы материалов, используемые электроды, сварочные позиции и контрольные образцы, которые сварщик обязан выполнить в рамках испытаний.
Аттестация технологий ремонта проводится согласно методикам, изложенным в ГОСТ 14782 и ISO 15614. Она включает разработку технологических карт, определение режимов сварки, контроль параметров подогрева и охлаждения, а также испытания контрольных соединений на прочность и отсутствие дефектов. Протокол аттестации фиксирует результаты испытаний, отклонения от нормативных требований и рекомендации по их устранению.
Документы по квалификации и аттестации должны содержать уникальные идентификаторы сварщика и технологии, дату проведения испытаний, подписи ответственных лиц и печати лабораторий или аттестационных центров. Хранение этих документов в электронном и бумажном виде обязательно для обеспечения трассируемости и соответствия требованиям регламентов.
Регулярная переаттестация сварщиков и технологий ремонта проводится каждые 2–3 года, либо при изменении используемых материалов, оборудования или технологических режимов. Это обеспечивает поддержание актуального уровня квалификации и минимизацию риска возникновения дефектов в ремонтных сварных соединениях.
Обязательная отчетность при контроле качества ремонтных сварных
Контроль качества ремонтных сварных швов требует строгого ведения документации для подтверждения соответствия установленным нормам. Обязательная отчетность включает несколько ключевых элементов, позволяющих зафиксировать результаты проверок и обеспечить прослеживаемость работ.
Основные формы отчетности:
- Протоколы неразрушающего контроля (ультразвуковой, магнитопорошковый, визуальный, радиографический). В них фиксируются параметры швов, выявленные дефекты, методы контроля и заключения специалистов.
- Акты приемки сварных соединений. Документ подтверждает соответствие швов нормативным требованиям после ремонта и подписывается ответственными инженерами.
- Журналы контроля сварочных работ. Содержат информацию о сварщиках, используемых технологиях, сварочных материалах, режимах сварки и времени выполнения операций.

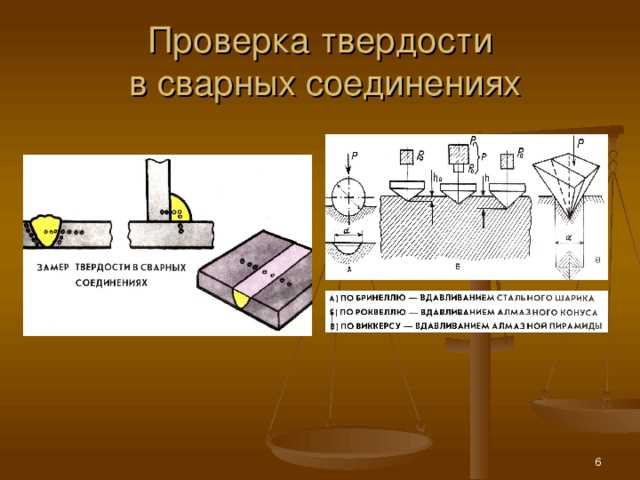

- Протоколы испытаний механических характеристик. Включают результаты контроля прочности, твердости и герметичности, а также данные о допустимых отклонениях по нормативам.
- Отчеты о дефектоскопии и устранении дефектов. Фиксируют обнаруженные скрытые дефекты и меры, принятые для их исправления, с указанием даты, метода и ответственного персонала.
Документы должны быть оформлены в строгом соответствии с требованиями ГОСТ, РД или внутренними регламентами предприятия. Каждая запись должна содержать дату, подписи ответственных специалистов и ссылки на использованные нормативные документы.
Своевременная и полная отчетность обеспечивает:
- Контроль соблюдения технологий ремонта.
- Минимизацию вероятности повторных дефектов.
- Прозрачность при аудите и проверках со стороны надзорных органов.
- Возможность анализа причин брака и оптимизации ремонтных процессов.
Отчетные документы должны храниться в течение установленного срока в бумажном или электронном виде, обеспечивая быстрый доступ для повторной проверки или анализа качества ремонтных сварных соединений.
Вопрос-ответ:
Какие документы определяют нормы качества ремонтных сварных соединений?
Нормы качества ремонтных сварных соединений устанавливаются в технических регламентах, стандартах ГОСТ и отраслевых инструкциях. Эти документы содержат требования к методам сварки, допустимым дефектам, способам контроля и допустимым отклонениям размеров швов. Также в документации указываются требования к материалам и квалификации персонала, участвующего в ремонте.
Как проводится оценка скрытых дефектов после ремонта сварного соединения?
Выявление скрытых дефектов осуществляется с помощью дефектоскопии: ультразвукового контроля, радиографического контроля, капиллярного и магнитопорошкового методов. Каждый метод имеет свои критерии допустимости дефектов, которые строго указаны в нормативной документации. Результаты проверки фиксируются в протоколах, на основании которых принимается решение о пригодности соединения к эксплуатации.
Какие требования предъявляются к протоколам испытаний сварных соединений?
Протоколы испытаний должны содержать полные данные о методах контроля, идентификацию проверяемого соединения, результаты измерений, выявленные дефекты и их классификацию. Документ подписывается ответственным специалистом и становится официальной основой для принятия решения о пригодности ремонтного шва. Также протоколы могут включать рекомендации по доработке при обнаружении дефектов.
Нужна ли аттестация сварщиков для выполнения ремонтных работ?
Да, сварщики, выполняющие ремонтные работы, должны иметь соответствующую квалификацию и пройти аттестацию согласно установленным нормам. Аттестация подтверждает умение работать с конкретными материалами и технологиями, соблюдая требования по качеству и безопасности. Документы о квалификации хранятся вместе с отчетностью о выполненных ремонтах.
Какая отчетность обязательна при контроле качества ремонтных сварных соединений?
Обязательная отчетность включает протоколы дефектоскопии, акты приемки, журналы контроля и записи о квалификации персонала. Все данные фиксируются в соответствии с нормативами и используются для документального подтверждения качества выполненного ремонта. Такой подход обеспечивает прослеживаемость и позволяет проверять соответствие соединений установленным стандартам.
Какие документы регулируют нормы оценки качества ремонтных сварных соединений и как они применяются на практике?
Основными документами являются нормативные акты и стандарты, определяющие требования к материалам, методам контроля и испытаний сварных соединений после ремонта. В их числе — национальные стандарты (например, ГОСТы) и отраслевые руководящие документы. На практике эти документы используются для составления протоколов контроля, оценки соответствия швов установленным параметрам и принятия решения о возможности эксплуатации детали после ремонта. Они регламентируют последовательность проверок, методы обнаружения скрытых дефектов (например, ультразвуковые или радиографические испытания), а также критерии допустимых отклонений по геометрии, прочности и внешнему виду швов. Соблюдение этих документов позволяет снизить риск отказа соединений и повысить надежность восстановленных элементов оборудования.
