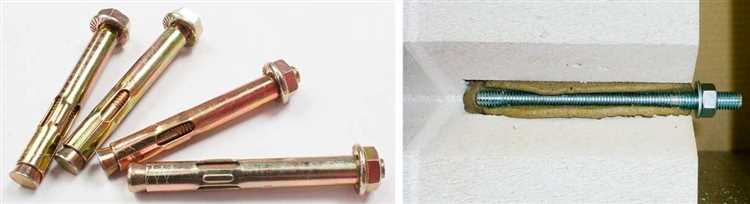

Структурный анкер, установленный вне анкерного устройства, воспринимает нагрузки от элементов конструкции напрямую и должен обеспечивать передачу усилий без потери несущей способности. Основное требование заключается в том, чтобы расчетная нагрузка анкера превышала максимальное рабочее усилие минимум в 1,4–1,5 раза, учитывая коэффициенты надежности по материалам и условиям эксплуатации.
При проектировании важно учитывать тип основания: для бетона класса не ниже B25 допустимые нагрузки выше, чем для кирпичной кладки или ячеистых блоков. Например, анкер диаметром 12 мм, установленный в монолитный бетон, способен выдерживать выдергивающую силу до 25–30 кН, тогда как в пустотелом кирпиче этот показатель снижается почти вдвое.
Кроме материала основания, решающее значение имеют глубина заделки и расстояние до кромки. При недостаточной глубине анкеровки снижается несущая способность, а при малом расстоянии до края возникает риск выкола бетона. Для исключения аварийных ситуаций рекомендуется закладывать минимальную глубину анкеровки не менее 8–10 диаметров анкера и выдерживать расстояние от кромки не менее 5 диаметров.
Нагрузку также следует корректировать с учетом динамических воздействий. Если конструкция подвержена вибрациям или циклическим нагрузкам, допустимая нагрузка на анкер снижается на 30–40%. В этих случаях применяют специальные химические анкеры или механические системы с контролем натяжения.
Минимальные требования к прочности структурного анкера
Структурный анкер, применяемый вне анкерного устройства, должен обеспечивать устойчивое восприятие нагрузок, исходя из норм безопасности при работе на высоте и строительных стандартов. Минимальные показатели прочности определяются исходя из расчетной нагрузки, умноженной на коэффициент запаса.
- Разрушающая нагрузка не менее 15 кН для элементов, работающих на удержание человека.
- Для анкеров, предназначенных для фиксации оборудования, допускается снижение до 12 кН при условии отсутствия динамических воздействий.
- Испытания должны проводиться на образцах, закрепленных в материале аналогичной плотности и структуры, что и планируемая рабочая поверхность.
- Допустимое остаточное удлинение после испытаний не превышает 5 мм.
В расчет включаются не только статические усилия, но и кратковременные динамические нагрузки, возникающие при срыве или рывке. Коэффициент запаса прочности принимается не менее 2, что означает способность анкера выдержать нагрузку в два раза выше предполагаемой эксплуатационной.
- Определить материал основания и его расчетную прочность.
- Выбрать анкер, сертифицированный на нагрузку не ниже 15 кН.
- Проверить соответствие нормативам EN 795 или аналогичных стандартов.
- Закладывать запас прочности исходя из условий эксплуатации: вибрации, температурные перепады, воздействие влаги.
Соблюдение этих требований снижает риск разрушения крепления и обеспечивает безопасную эксплуатацию в условиях строительных и промышленных объектов.
Методы расчета допустимой нагрузки на анкер
Определение допустимой нагрузки на структурный анкер проводится с учетом прочности материала основания, диаметра и глубины заделки анкера, а также характера приложенной силы. Для бетона расчет ведется на основе нормативной прочности на сжатие и коэффициентов, учитывающих условия эксплуатации. Например, для бетона класса B25 расчетное сопротивление принимается около 14,5 МПа, что закладывается в формулы при определении удерживающей способности.
Для металлических конструкций расчетная нагрузка учитывает предел текучести стали и диаметр резьбовой части анкера. При расчете необходимо проверять не только прочность материала анкера, но и возможность среза или вырыва из основания. Для стали с пределом текучести 240 МПа несущая способность рассчитывается через площадь сечения и коэффициенты надежности.
Методика расчета опирается на комбинацию трех проверок: прочность самого анкера, прочность зоны сцепления с основанием и устойчивость конструкции в целом. При статических нагрузках допускается применение коэффициента запаса не менее 1,5, а при динамических или ударных воздействиях – от 2,0 и выше. Это снижает риск преждевременного выхода анкера из строя.
При отсутствии заводских испытаний рекомендуется выполнять расчет с использованием пониженных коэффициентов надежности и закладывать дополнительный запас, особенно если анкер устанавливается в старые конструкции с возможными дефектами бетона или коррозией арматуры.
Разница между рабочей и предельной нагрузкой
Предельная нагрузка показывает максимальное усилие, при котором возможно разрушение анкера или основания. Она определяется лабораторными испытаниями и учитывается только при расчетах на аварийные ситуации. Например, для того же анкера в бетоне B30 предельное значение может достигать 25–30 кН, но эксплуатация на таких уровнях недопустима.
При проектировании рекомендуется опираться именно на рабочую нагрузку, закладывая дополнительный коэффициент безопасности, если анкер монтируется в зоны с динамическими воздействиями или переменными климатическими условиями. Игнорирование разницы между рабочим и предельным значением приводит к ускоренному износу или потере удерживающей способности системы.
Влияние материала основания на выдерживаемую нагрузку
Характеристики основания напрямую определяют допустимую нагрузку на анкер. В бетоне класса не ниже B25 анкер способен выдерживать усилия на вырыв до 15–20 кН при глубине заделки 80–100 мм. В бетоне низких марок (B15 и ниже) этот показатель снижается почти вдвое из-за меньшей плотности и прочности на сжатие.
В кирпичной кладке нагрузка зависит от структуры материала. В полнотелом керамическом кирпиче анкерная фиксация может обеспечивать до 8–10 кН, в силикатном – на 20–30% меньше. При использовании пустотелого кирпича значение резко падает, и часто требуется применение химических анкеров с заполнением пустот, чтобы достичь приемлемой несущей способности.
Газобетон и пенобетон имеют низкую прочность и пористую структуру. В таких основаниях механические анкеры обеспечивают не более 1,5–3 кН. Для повышения надежности применяют специальные спиральные анкеры или химические составы с увеличенной глубиной анкеровки.
Стальные конструкции обеспечивают наибольшую нагрузочную способность при условии правильного подбора типа анкера. Здесь ограничивающим фактором является не прочность основания, а толщина металла и форма анкера. При толщине стали менее 6 мм рекомендуется использовать заклепочные или комбинированные решения.
Для каждого типа основания необходимо учитывать не только марку материала, но и состояние поверхности: наличие трещин, влажность, степень карбонизации бетона. Эти факторы могут снизить расчетную нагрузку на 10–40%.
Нормативные документы по нагрузкам на анкеры
Для анкеров, устанавливаемых в бетон, применяются положения ГОСТ 31938, регламентирующего методы испытаний и параметры анкеровочных соединений. При креплении в кирпичной кладке рекомендуется учитывать указания СП 15.13330 «Каменные и армокаменные конструкции», где прописаны предельные значения нагрузок для разных видов кладки.
При проектировании конструкций, где анкеры работают вне анкерных устройств, важно использовать данные ЕТАГ 001 (European Technical Approval Guideline), а также актуализированные документы EAD, применяемые при сертификации продукции в Европе. Эти нормативы содержат методики оценки несущей способности с учетом трещиноватости бетона, коррозионной стойкости и огнестойкости анкеров.
Проектировщику следует сопоставлять значения расчетных нагрузок, определенных по СП 20.13330, с характеристиками анкеров, указанными в технических свидетельствах производителей, соответствующих требованиям ГОСТ и EAD. Это позволяет избежать занижения или завышения расчетных параметров, а также обеспечивает надежность крепления в условиях эксплуатационных нагрузок.
Испытания анкеров на соответствие расчетным нагрузкам
Испытания структурных анкеров проводятся для проверки их способности выдерживать заявленные расчетные нагрузки. Обычно применяются статические и динамические методы. Статические испытания включают постепенное увеличение нагрузки до предельного значения с фиксацией деформаций и контролем разрушений основания. Динамические испытания моделируют кратковременные и циклические воздействия, включая ударные нагрузки и вибрации.
Для проведения испытаний анкеры устанавливаются в образцы материала основания, соответствующие проектным условиям. Рекомендуется использовать бетон классов не ниже B25 для проверки анкеров общего назначения. Глубина закладки, диаметр анкера и расстояние между анкерами должны соответствовать расчетной схеме. Любые отклонения фиксируются, так как они влияют на точность результата.
Измерения проводятся с использованием тензометрических датчиков и динамометров с точностью не менее 1%. Контролируются величины растягивающей, сдвигающей и комбинированной нагрузки. Если фактическая предельная нагрузка анкера меньше расчетной, необходимо корректировать проект или заменить анкер на более прочный.
Результаты испытаний документируются с указанием характеристик материала основания, параметров анкера и режима нагрузки. Сертификация анкеров возможна только после успешного прохождения всех предусмотренных испытаний, включая проверку на повторяемость результатов при идентичных условиях.
Испытания рекомендуется проводить на выборочной партии анкеров не менее 10% от общего объема поставки, но не менее трех образцов, чтобы оценить вариации прочности и исключить производственные дефекты.
Частые ошибки при определении допустимой нагрузки
Неправильное определение допустимой нагрузки на структурный анкер вне анкерного устройства часто приводит к аварийным ситуациям и преждевременному разрушению конструкции. Основные ошибки связаны с неверной оценкой материалов, методов расчета и условий эксплуатации.
- Игнорирование типа основания. Расчеты на бетон марки М200 и М400 различаются почти вдвое по допустимой нагрузке. Неучет прочности материала ведет к завышению допустимой нагрузки.
- Применение стандартных коэффициентов без учета реальных условий. Коэффициенты надежности должны корректироваться под влажность, температурные колебания и характер нагрузки (статическая или динамическая).
- Неправильный выбор длины и диаметра анкера. Недостаточная глубина залегания уменьшает удерживающую способность анкера до 30-40%, особенно при сдвиговых нагрузках.
- Оценка нагрузки только по расчетным формулам без испытаний. Лабораторные испытания показывают фактическое поведение анкера при предельных нагрузках и выявляют скрытые дефекты монтажа.
- Игнорирование взаимодействия нескольких анкеров. Расстояние между анкерами меньше 10 диаметров снижает несущую способность каждого элемента, что не учитывается при индивидуальном расчете.
Для корректного определения допустимой нагрузки рекомендуется использовать комбинацию расчетных методов и полевых испытаний. Особое внимание уделяется подбору анкеров под конкретное основание и условия эксплуатации, а также соблюдению минимальных требований по глубине и диаметру крепления.

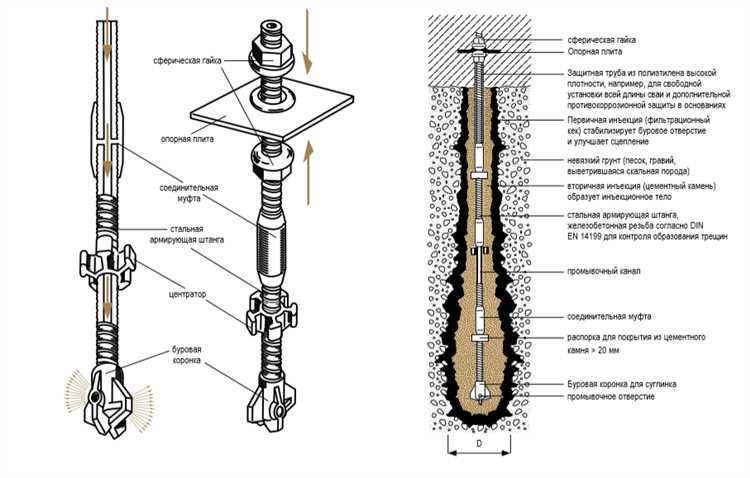

Практические примеры выбора анкеров для разных конструкций
Для крепления металлической балки к железобетонной плите используется анкер диаметром 16 мм с минимальной глубиной заложения 100 мм. Расчетная нагрузка на вырыв составляет 15 кН, учитывая тип бетона В25 и отсутствие трещин.
При установке фасадных панелей на кирпичную стену выбирают анкер с расширяющейся гильзой длиной 80 мм и диаметром 12 мм. Для панелей весом до 50 кг допустимая нагрузка на один анкер составляет 1,2 кН, учитывается плотность кладки и наличие пустот.
Крепление стеллажей к бетонному полу требует анкерного болта M12 с глубиной фиксации 90 мм и коррозионной защитой. Для стеллажей высотой 2,5 м и полной нагрузкой до 500 кг на секцию расчетная нагрузка на анкер – 2,5 кН, установка производится в местах без трещин.
Для деревянных конструкций применяются шпильки с дюбелем из нейлона диаметром 10 мм и длиной 60 мм. При весе навесных конструкций до 30 кг на анкер допустимая нагрузка не превышает 0,8 кН, крепление осуществляется в местах с плотной древесиной.
Крепление навесного оборудования на бетонные стены с трещинами предполагает использование химических анкеров диаметром 14 мм с глубиной 120 мм. Используется эпоксидная смола для распределения нагрузки, расчетная нагрузка на анкер снижается на 20% по сравнению с ненарушенной плитой.
Для стальных конструкций с высокой динамической нагрузкой выбирают анкер из нержавеющей стали диаметром 20 мм и глубиной 150 мм. Расчетная нагрузка на вырыв учитывает вибрации и циклические нагрузки, допустимая нагрузка составляет 25 кН на анкер, монтаж выполняется с контролем натяжения болтов.
Вопрос-ответ:
Какие нагрузки может выдерживать анкер, установленный вне анкерного устройства?
Анкер, установленный вне анкерного устройства, воспринимает нагрузку напрямую через материал основания. Максимальная допустимая нагрузка зависит от типа анкера, диаметра, глубины заложения и свойств бетона или кирпича. Например, для анкера М12 в бетоне класса B25 расчетная нагрузка на выдергивание составляет около 12–15 кН, но при наличии трещин в бетоне этот показатель может уменьшаться вдвое.
Как материал основания влияет на поведение анкера под нагрузкой?
Материал основания определяет сцепление анкера и распределение усилия. В плотном бетоне нагрузка передается равномерно, что снижает риск вырыва. В рыхлом или трещиноватом бетоне анкер быстрее теряет несущую способность. В кирпичной кладке важна толщина и прочность отдельных элементов: анкер в пустотелом кирпиче может выдерживать лишь треть нагрузки, допустимой в полнотелом.
Можно ли использовать один и тот же анкер для вертикальной и горизонтальной нагрузки?
Выбор анкера зависит от направления нагрузки. Анкеры, рассчитанные только на срез, не обеспечат надежность при вытягивающей нагрузке. Для комбинированных нагрузок используют анкеры с увеличенной глубиной заложения и большим диаметром. Кроме того, расчет с учетом осевых и касательных усилий позволяет определить безопасный предел нагрузки, который часто существенно ниже номинального значения.
Какие ошибки чаще всего встречаются при расчете нагрузки на анкер вне анкерного устройства?
Наиболее распространенные ошибки связаны с неверным определением типа основания, игнорированием трещин в бетоне и неправильным выбором глубины заложения. Иногда используют анкеры меньшего диаметра или не учитывают распределение нагрузки на несколько анкеров. Все это приводит к завышению расчетной несущей способности и повышает риск разрушения крепления.
