При организации подвеса люльки цепные стропы должны подбираться с учетом коэффициента запаса по грузоподъемности. Этот показатель определяется как отношение предельной разрушающей нагрузки стропа к рабочей массе, которую он будет удерживать. Для подъемных операций с участием людей минимально допустимый запас прочности устанавливается не менее 10:1, что значительно выше, чем для обычных грузоподъемных работ.
Нормативные документы регламентируют выбор стропов для подвеса люлек в зависимости от их конструкции и условий эксплуатации. Так, при массе люльки 250 кг и расчетной нагрузке от двух работников суммарный вес может составлять 450–500 кг. С учетом коэффициента запаса цепные стропы должны иметь разрушающую способность не менее 5 тонн, даже если реальная нагрузка в несколько раз меньше.
Применение стропов без учета необходимого запаса приводит к риску разрыва или деформации звеньев цепи при динамических нагрузках, возникающих во время работы. Поэтому при подборе учитывают не только статическую массу, но и дополнительные усилия от раскачивания, ветрового воздействия и возможных рывков. Оптимальным решением является использование цепных стропов класса прочности не ниже 8, обеспечивающих стабильность характеристик при многократных нагрузках.
Практическая рекомендация заключается в том, что для подвеса люльки целесообразно выбирать стропы с грузоподъемностью в 8–10 раз выше предполагаемой рабочей массы. Такой подход соответствует требованиям безопасности и исключает ситуации, когда оборудование оказывается на пределе прочности.
Нормативные требования к запасу прочности цепных стропов
Для цепных стропов, применяемых при подвесе строительных люлек, действующие нормативы устанавливают минимальный коэффициент запаса прочности не ниже 6. Это означает, что разрушающая нагрузка стропа должна превышать его рабочую грузоподъемность в шесть раз.
В России требования закреплены в ГОСТ 25573-2020 и ГОСТ 3241-91, а также в Правилах по охране труда при работе на высоте. Согласно этим документам, при выборе стропа необходимо учитывать не только номинальную грузоподъемность, но и дополнительные нагрузки, возникающие при раскачивании, рывках и неравномерном распределении веса.
При эксплуатации люлек особенно важно закладывать запас прочности с учетом динамических факторов. Например, при использовании четырехветвевого стропа расчетная нагрузка должна распределяться так, чтобы каждая ветвь не превышала 25 % общей массы груза с учетом коэффициента динамики.
Периодические испытания и осмотры также входят в обязательные требования. В процессе проверки цепные стропы подвергаются испытательной нагрузке, превышающей рабочую не менее чем на 25 %, что позволяет подтвердить их соответствие нормативному запасу прочности.
Методы расчета запаса грузоподъемности для подвеса люльки
При выборе цепных стропов для подвеса люльки необходимо учитывать не только массу самой конструкции, но и дополнительные нагрузки. Расчет ведется по принципу применения коэффициента запаса прочности, который обеспечивает безопасность при работе с динамическими и переменными усилиями.
Основные шаги расчета:
- Определение суммарной нагрузки: учитывается масса люльки, вес рабочих, инструментов и материалов. Для точности рекомендуется прибавлять не менее 10–15 % на возможные колебания веса.
- Выбор коэффициента запаса: для цепных стропов, используемых в подвесе людей, применяется коэффициент не ниже 7, установленный ГОСТ и европейскими нормами.
- Расчет требуемой грузоподъемности: суммарная нагрузка умножается на коэффициент запаса. Полученное значение определяет минимальную допустимую грузоподъемность стропа.
- Корректировка с учетом схемы строповки: при использовании двух- или четырехветвевых стропов нагрузка распределяется неравномерно. На расчет берется максимальная нагрузка на наиболее нагруженную ветвь.
- Проверка углов между ветвями: при отклонении углов более 60° увеличивается нагрузка на каждую ветвь, что требует дополнительного пересчета.
Практическая рекомендация: при расчете всегда выбирать стропы с грузоподъемностью на ступень выше расчетного значения. Это компенсирует износ в процессе эксплуатации и снижает риск отказа при пиковых нагрузках.
Влияние угла наклона ветвей стропа на расчетный запас
При подвесе люльки с использованием многоветвевых цепных стропов ключевое значение имеет угол между ветвями. Чем он больше, тем выше нагрузка на каждую ветвь и тем ниже фактический запас грузоподъемности. При угле до 45° коэффициент снижения несущей способности составляет около 1,4, при 60° – 1,7, а при приближении к 90° нагрузка на ветвь увеличивается почти в два раза по сравнению с вертикальным подвесом.
Нормативная практика ограничивает угол наклона ветвей не более 60°, поскольку превышение этого значения приводит к резкому падению запаса прочности и росту риска разрушения звена или крюка. Для подвеса люлек рекомендуется выбирать конфигурацию, обеспечивающую угол не более 45°, что позволяет сохранить расчетный коэффициент запаса на безопасном уровне и исключить перегруз отдельных ветвей.
При проектировании схемы подвеса важно учитывать, что увеличение угла даже на 10–15° может потребовать применения стропа с большей грузоподъемностью. Поэтому расчет должен проводиться не только по массе люльки с нагрузкой, но и с учетом фактической геометрии крепления, длины цепей и расположения точек подвеса. Игнорирование этого фактора приводит к завышенной оценке допустимой грузоподъемности и снижению безопасности эксплуатации.
Особенности выбора стропов для люлек с разной массой
Для люлек массой до 200 кг применяются двухветвевые цепные стропы класса не ниже 8, рассчитанные на минимальную грузоподъемность 1 т. Такой запас необходим, чтобы компенсировать динамические нагрузки при подъеме и перемещении.
При массе люльки 200–500 кг рекомендуется использовать четырехветвевые стропы с расчетной грузоподъемностью от 2 т. Дополнительные ветви позволяют равномерно распределить нагрузку и снизить угол наклона, что уменьшает растягивающее усилие в каждой цепи.
Для люлек свыше 500 кг выбирают стропы с грузоподъемностью от 3,2 т и выше. При этом важно учитывать не только собственную массу конструкции, но и вес оборудования, находящегося в люльке. Расчет ведется по максимальной суммарной нагрузке с коэффициентом запаса не менее 6.
Если масса люльки превышает 1 т, цепные стропы должны подбираться индивидуально с учетом схемы подвеса и допустимых углов между ветвями. В таких случаях расчет ведется по наибольшему возможному усилию в каждой цепи с учетом коэффициентов угла наклона.
Выбор всегда должен опираться на реальные данные о массе и конструкции люльки, а не на усредненные значения. Применение строп меньшего класса прочности или с недостаточной грузоподъемностью приводит к быстрому износу и риску обрыва при эксплуатации.
Применение коэффициентов безопасности при эксплуатации
При расчете запаса грузоподъемности цепных стропов для подвеса люлек используется коэффициент безопасности, отражающий допустимое соотношение между разрушающей нагрузкой и рабочей нагрузкой. В отраслевых нормативах для подвесных конструкций этот коэффициент обычно принимается не менее 6:1, что означает шестикратный запас по сравнению с фактической массой.
Такое значение обусловлено следующими факторами:
- неравномерное распределение массы между ветвями стропа;
- динамические усилия при запуске и остановке механизма подъема;
- возможные ошибки при монтаже и отклонения углов подвеса;
- дополнительные нагрузки от ветра или перемещения рабочих.
Для обеспечения требуемого уровня надежности рекомендуется:
- выбирать стропы, разрушающая нагрузка которых превышает расчетную не менее чем в шесть раз;
- учитывать фактический угол наклона ветвей, так как при отклонении от вертикали коэффициент запаса должен корректироваться в большую сторону;
- проводить регулярный контроль состояния звеньев цепи и замковых элементов, так как износ напрямую снижает запас прочности;
- не допускать эксплуатацию стропов при наличии трещин, деформаций и признаков растяжения звеньев;
- фиксировать все результаты испытаний и проверок в журнале эксплуатации.
Применение коэффициентов безопасности позволяет исключить аварийные ситуации при эксплуатации люлек и поддерживать требуемый уровень защиты работников на высоте.

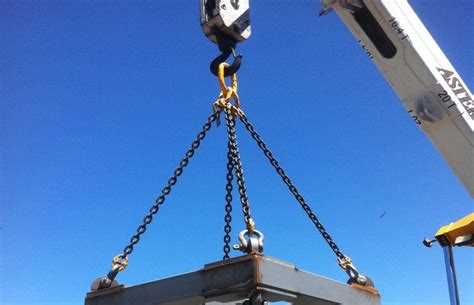

Ошибки при определении запаса грузоподъемности и их последствия
Недооценка необходимого запаса грузоподъемности цепных стропов при подвесе люльки приводит к перегрузке и ускоренному износу элементов стропа. Например, при эксплуатации люльки массой 400 кг с цепными стропами, рассчитанными на 500 кг, фактическая нагрузка на строп достигает 80% от предельной, что значительно сокращает ресурс стропа и повышает риск разрыва.
Переоценка грузоподъемности также опасна: использование стропов с избыточным запасом создает лишние затраты на материалы и усложняет монтаж, увеличивая риск ошибок при закреплении люльки. Неправильный учет угла наклона ветвей стропа может увеличить фактическую нагрузку на 15–25%, если расчет производится как для вертикального подъема.
Частые последствия ошибок включают: деформацию цепей, расшатывание соединительных звеньев, разрушение захватов люльки и риск падения конструкции. Для предотвращения рекомендуется проводить точный расчет с учетом массы люльки, массы экипировки и коэффициентов динамической нагрузки, а также регулярно проверять состояние цепей и крепежных элементов перед эксплуатацией.
Дополнительно необходимо учитывать стандарты ГОСТ и СНиП, предписывающие минимальные коэффициенты запаса: для стационарных подъемов – не менее 4, для мобильных люлек – не менее 5. Соблюдение этих норм снижает вероятность аварий на 60–70% при корректной эксплуатации.
Практическая рекомендация: использовать цепные стропы с маркировкой грузоподъемности не ниже расчетной массы люльки, умноженной на коэффициент запаса, и избегать сочетания ветвей под углом более 60°, что приводит к превышению расчетной нагрузки на каждый элемент стропа.
Периодическая проверка и контроль стропов на соответствие расчетному запасу
Регламентированная проверка цепных стропов должна проводиться не реже одного раза в три месяца при эксплуатации в стандартных условиях и после каждой аварийной нагрузки или повреждения. Проверка включает визуальный осмотр всех звеньев на наличие трещин, деформаций, износа, следов коррозии и разрывов. Особое внимание уделяется сварным соединениям и замкам, где концентрируются основные нагрузки.
Для точной оценки остаточного запаса прочности допускается проведение нагрузочных испытаний с контрольной нагрузкой, не превышающей 125% рабочей массы люльки. Результаты фиксируются в журнале эксплуатации с указанием даты, состояния стропа и мер по ремонту или замене.
Стропы, выявленные с дефектами или превышением допустимого износа, немедленно заменяются. Организация должна обеспечить доступность резервного комплекта цепей и регламентировать процедуры их хранения для сохранения номинального запаса прочности.
Документы по проверке и результатам контроля являются обязательным элементом внутреннего контроля безопасности и используются при планировании замены или модернизации оборудования.
Вопрос-ответ:
Как определить необходимый запас по грузоподъемности для цепных стропов при подвесе люльки?
Необходимый запас определяется исходя из массы люльки с грузом и характеристик стропов. Для цепных стропов обычно используют коэффициент запаса от 4 до 6, что означает, что строп должен выдерживать в 4–6 раз больше фактической нагрузки. Расчет проводится путем умножения массы люльки на коэффициент запаса, после чего выбирается строп с соответствующей грузоподъемностью. Дополнительно учитывают угол наклона ветвей стропа и возможные динамические нагрузки, например, при подъеме или спуске люльки.
Почему важно учитывать угол наклона ветвей стропа при расчете запаса грузоподъемности?
Угол наклона ветвей стропа влияет на распределение нагрузки между ними. Чем больше угол от вертикали, тем выше нагрузка на каждую ветвь. Например, при угле 60° к вертикали нагрузка на ветви может быть почти в два раза выше, чем вес подвешенного объекта. Игнорирование этого фактора приводит к неправильной оценке запаса и может вызвать преждевременный износ или повреждение стропа. Поэтому при выборе стропа учитывают не только его номинальную грузоподъемность, но и углы установки.
Как часто нужно проверять состояние цепных стропов и их соответствие расчетному запасу?
Проверку проводят регулярно, согласно нормативным требованиям и инструкции производителя. Минимальная периодичность — раз в месяц при ежедневной эксплуатации, а также перед каждой крупной работой с повышенной нагрузкой. Контроль включает визуальный осмотр на наличие трещин, деформаций, износа звеньев, коррозии и дефектов сварки. Также проверяют маркировку и соответствие номинальной грузоподъемности расчетным требованиям. Любые выявленные повреждения требуют замены стропа без использования до ремонта.
Какие ошибки чаще всего допускают при выборе цепных стропов для люлек?
Основные ошибки связаны с неверной оценкой массы груза, игнорированием углов наклона ветвей и недостаточным коэффициентом запаса. Часто выбирают стропы, которые соответствуют только весу люльки без учета рабочих нагрузок или динамических воздействий. Еще одна распространенная ошибка — использование стропов с видимыми повреждениями или неизвестной историей эксплуатации. Все это повышает риск аварий и ускоряет износ оборудования.
Можно ли использовать один строп для подвеса люльки с несколькими точками крепления?
Использовать один строп на несколько точек крепления можно только при точном расчете нагрузки на каждую ветвь. Обычно для нескольких точек используют многоветвевые цепные стропы, которые равномерно распределяют вес. При этом рассчитывают суммарную грузоподъемность, учитывая коэффициент запаса для каждой ветви. Если нагрузка распределяется неравномерно, риск перегрузки отдельных ветвей увеличивается, что может привести к деформации или обрыву стропа. Поэтому одноветвевой строп для нескольких точек используют крайне редко и только после точного инженерного расчета.
Как определить необходимый запас по грузоподъемности для цепных стропов при подвесе люльки?
Необходимый запас по грузоподъемности рассчитывается с учетом массы люльки, количества рабочих ветвей стропа и угла их наклона. Для одноветвевых стропов допустимая нагрузка должна превышать массу люльки минимум в 4–6 раз, а для многоветвевых — каждая ветвь должна выдерживать пропорционально меньшую нагрузку с учетом суммарного коэффициента. Такой подход снижает риск перегрузки при динамических колебаниях или смещениях груза.
Какие последствия возможны при использовании стропов с недостаточным запасом грузоподъемности?
Использование цепных стропов с меньшим запасом грузоподъемности, чем требуется, повышает вероятность их разрушения под нагрузкой. Это может привести к падению люльки, повреждению оборудования и травмам персонала. Даже кратковременные перегрузки могут вызвать деформацию звеньев цепи, ослабление соединений или износ крепежных элементов, что снижает срок службы стропов и требует более частой замены.
