Соединительно-амортизирующая подсистема является критическим элементом любой страховочной системы, обеспечивая распределение динамических нагрузок и минимизацию ударного воздействия на тело пользователя. Основными компонентами являются амортизирующие элементы из высокопрочных эластичных материалов, соединительные узлы из легированных сталей и синтетических волокон с высокой прочностью на разрыв, а также фиксирующие элементы, поддерживающие стабильное положение подсистемы при нагрузке.
Амортизирующие элементы должны выдерживать разрывное усилие не менее 25 кН и обеспечивать деградацию энергии падения не менее чем на 40–60% при типовой нагрузке в 100–120 кг. Оптимальная длина амортизатора подбирается исходя из максимальной высоты падения и массы пользователя, при этом важно сохранять линейность растяжения для прогнозируемого распределения нагрузки на соединительные узлы.
Соединительные элементы, включая карабины и кольца, должны иметь сертификаты соответствия EN 362 и EN 12275, обеспечивая надежное сцепление с основными точками крепления. Важно учитывать жесткость и податливость материалов: слишком жесткие соединители увеличивают ударное воздействие, слишком мягкие – снижают контроль над амортизирующей функцией подсистемы.
Фиксирующие элементы и крепежные ремни должны обеспечивать стабильное положение подсистемы на теле пользователя, минимизируя смещение при динамических нагрузках до 5 мм. Рекомендуется использовать сочетание синтетических лент высокой плотности и усиленных стальных фиксаторов для оптимального баланса между безопасностью и комфортом эксплуатации.
Материалы для амортизирующих элементов и их свойства
Амортизирующие элементы страховочной системы выполняют ключевую функцию снижения динамических нагрузок при падении. Наиболее распространены эластичные текстильные ленты из полиамида и полиэстера. Полиамид отличается высокой прочностью на разрыв – до 3,5 кН на 25 мм ширины – и способностью растягиваться до 30%, что обеспечивает плавное замедление падения. Полиэстер сохраняет прочность до 2,8 кН на аналогичной ширине и меньше деформируется (растяжение до 10%), что делает его предпочтительным для длительной эксплуатации в условиях повышенной влажности и солнечного воздействия.
Для локального демпфирования применяются пористые эластомеры, такие как полиуретановые и силиконовые вставки. Полиуретановые блоки обладают твердостью 60–90 Shore A, эффективно гасят пиковые нагрузки до 2–3 кН и сохраняют свойства при температуре от –40°С до +80°С. Силиконовые элементы выдерживают расширенный диапазон температур (от –60°С до +200°С) и устойчивы к ультрафиолету и озону, что обеспечивает долговечность амортизатора в экстремальных условиях.
Композитные материалы на основе волоконного каркаса с эластомерной матрицей применяются для амортизаторов повышенной энергоемкости. Они способны поглощать до 150 Дж энергии на 50 мм толщины при нагрузке до 4 кН, при этом сохраняют форму после многократных циклов нагрузки.
Для уменьшения веса и повышения эргономики в некоторых системах используются воздушные амортизаторы, выполненные из многослойного полиуретанового баллона с текстильной оболочкой. Они обеспечивают точное регулирование жесткости путем изменения давления и способны гасить до 3 кН нагрузки с минимальным удлинением элементов.
Выбор материала амортизатора должен учитывать максимальную расчетную нагрузку, частоту падений, условия эксплуатации и температурный диапазон. Комбинирование текстильных и эластомерных компонентов позволяет достичь оптимального баланса между прочностью, растяжимостью и долговечностью.

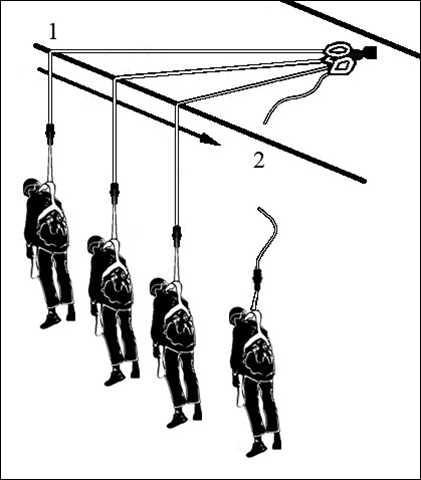

Конструкция соединительных узлов и распределение нагрузки
Соединительные узлы страховочной системы представляют собой ключевой элемент, обеспечивающий надежность и долговечность всей амортизирующей подсистемы. Их конструкция должна учитывать максимально допустимую нагрузку и динамические воздействия, возникающие при падении.
Основные типы соединительных узлов включают:
- Карабины с замком винтового или автоматического типа, выдерживающие нагрузку от 20 до 30 кН;
- Соединительные кольца из закаленной стали, способные распределять усилие равномерно по всей поверхности;
- Сшитые петли и стропы из паракорда или высокопрочного полиэстера с разрывной нагрузкой до 25 кН.
При проектировании узлов важно соблюдать следующие рекомендации:
- Минимизировать угол натяжения между элементами: оптимальный угол для снижения концентрации нагрузки – не более 30°;
- Располагать узлы так, чтобы динамическая нагрузка распределялась равномерно по всей амортизирующей ленте;
- Использовать двойное крепление для критически нагруженных соединений, обеспечивая резервную безопасность;
- Избегать пересечения строп и трения металла о металл, применяя защитные втулки или пластиковые разделители;
- Регулярно проверять состояние узлов на признаки износа, трещин или деформации, особенно после значительных нагрузок.
Правильная конструкция соединительных узлов снижает риск концентрации усилия и обеспечивает эффективное распределение нагрузки, что критично для защиты пользователя при аварийных ситуациях.
Типы амортизаторов и их рабочие диапазоны
Амортизаторы страховочных систем подразделяются на механические, гидравлические и комбинированные. Механические амортизаторы, выполненные из эластичных материалов или с пружинным механизмом, обеспечивают рабочий диапазон растяжения от 0,5 до 1,2 м при нагрузке 100–150 кг. Их целесообразно использовать при вертикальных спусках и коротких горизонтальных перемещениях.
Гидравлические амортизаторы работают на принципе демпфирования жидкости, позволяя гасить динамические удары при нагрузках до 200 кг. Рабочий диапазон их растяжения составляет 1,2–2,0 м, что делает их эффективными в системах промышленного альпинизма и при спасательных операциях, где возможны резкие падения с высоты.
Комбинированные амортизаторы соединяют пружинный и гидравлический механизмы, обеспечивая одновременно мягкое начальное растяжение и эффективное гашение высоких пиковых нагрузок. Их рабочий диапазон варьируется от 0,8 до 2,5 м, нагрузочная способность достигает 250 кг. Рекомендуются для использования в комплексных страховочных системах с изменяющейся динамикой нагрузок.
Выбор амортизатора зависит от массы пользователя, высоты потенциального падения и характера перемещений. Для статических нагрузок до 100 кг механические варианты достаточны, для динамических нагрузок и спасательных операций – гидравлические или комбинированные. Важно учитывать пределы растяжения, чтобы амортизатор не достигнул своего максимума до срабатывания страховочной системы.

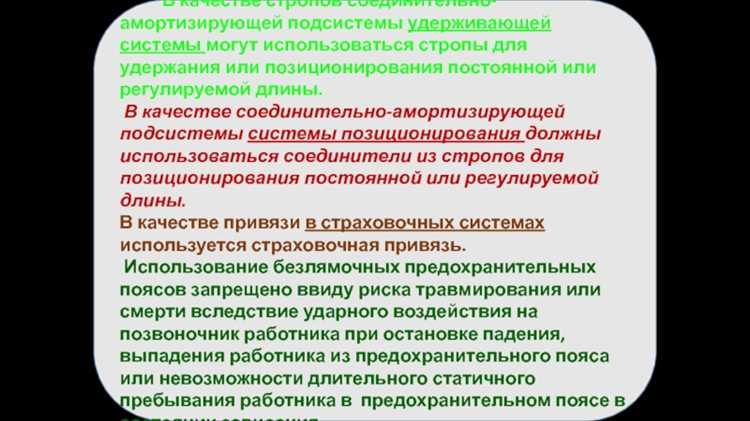

Методы крепления амортизирующих подсистем к страховочной системе
Амортизирующие подсистемы в страховочных системах фиксируются с использованием соединительных элементов, способных выдерживать динамические нагрузки. Наиболее распространены карабины из алюминиевых или стальных сплавов с показателями разрывной нагрузки не менее 25 кН. Карабины должны иметь механизм блокировки, предотвращающий случайное раскрытие при рывках.
Для распределения нагрузки применяются стропы из нейлона или полиэстера с плетением типа «рывковый» или «полипропиленовый шнур». Их сшивка выполняется с использованием утяжелённых швов с запасом прочности не менее 40% от номинальной разрывной нагрузки. Крепление стропов к основной страховочной системе рекомендуется через двойной или тройной узел, минимизирующий смещение и перекручивание под нагрузкой.
При интеграции амортизаторов с жилетами или поясными системами используют монтажные петли и быстросъёмные фиксаторы, обеспечивающие точное позиционирование амортизатора относительно центра тяжести пользователя. Амортизирующая часть, как правило, располагается на уровне поясницы или груди, чтобы снизить перегрузку на позвоночник при рывковых нагрузках.
Дополнительно применяются системы с пряжками и регулировочными ремнями, позволяющие изменять длину амортизатора под конкретные условия эксплуатации. Все крепёжные элементы должны быть маркированы, чтобы контролировать их износ и своевременно проводить замену после критического числа циклов нагрузки.
Особое внимание уделяется совместимости материалов: металл не должен контактировать с абразивными или химически агрессивными поверхностями амортизатора, чтобы предотвратить преждевременное разрушение волокон. Регулярная проверка фиксации и состояния всех элементов является обязательной частью эксплуатации.
Контроль износа и плановая замена компонентов
Стропы и ремни: проверяются на наличие надрывов, потертостей и изменении цвета волокон, что указывает на ультрафиолетовое или химическое воздействие. Любой строп с повреждением более 5 мм в длину или 2 мм в толщину подлежит немедленной замене.
Металлические элементы: карабины, соединительные кольца и монтажные петли проверяются на коррозию, трещины и деформацию. Любое отклонение более 0,2 мм от заводских параметров является основанием для замены. Смазка и чистка не исправляют структурные дефекты.
Все компоненты, прошедшие эксплуатацию в аварийной ситуации или при нагрузке, превышающей проектную на 25%, подлежат обязательной замене независимо от внешнего состояния. Плановая замена текстильных элементов рекомендуется каждые 5 лет, металлических – каждые 8 лет при нормальной эксплуатации.
Регистрация проверок и замен должна вестись с указанием даты, типа проверки, выявленных дефектов и принятых мер. Это обеспечивает точный контроль состояния подсистемы и предотвращает аварийные ситуации.

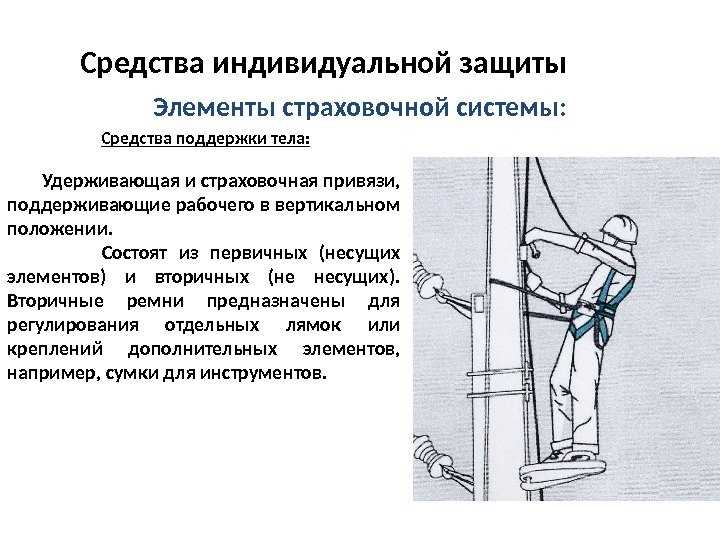

Практические схемы сборки и проверки соединительно амортизирующей подсистемы
Сборка соединительно амортизирующей подсистемы начинается с проверки целостности компонентов: строп, карабинов, амортизаторов и точек крепления. Стропы необходимо разложить и осмотреть на предмет разрывов, трещин и истирания волокон. Амортизаторы проверяются на равномерность натяжения и отсутствие деформаций при растяжении до проектной длины.
Сборку рекомендуется выполнять в следующей последовательности: сначала крепятся амортизаторы к основным точкам крепления, затем фиксируются соединительные стропы через карабины. Карабины следует закрывать полностью, проверяя, что защёлка фиксируется без усилия, но без люфта. При соединении элементов важно соблюдать правильное направление натяжения амортизатора относительно оси нагрузки.
После сборки необходимо провести контрольное тестирование подсистемы. Для этого следует постепенно нагрузить систему весом, соответствующим 80% максимальной рабочей нагрузки, и убедиться, что амортизатор растягивается симметрично без перекрутов строп. Карабины и точки крепления должны оставаться неподвижными, без сдвигов и сколов металла.
Для окончательной проверки применяется метод визуального и тактильного контроля: пройтись рукой по стропам и амортизатору, проверяя натяжение, отсутствие защипов и защелок в неправильном положении. Особое внимание уделяется стыкам амортизатора с карабинами, где возможны концентрации напряжений.
Регулярная проверка после сборки включает измерение длины амортизатора, проверку карабинов на лёгкость закрытия и оценку целостности строп. Любые признаки износа или деформации требуют немедленной замены соответствующего элемента. Практическая схема сборки и проверки обеспечивает долговечность и безопасность соединительно амортизирующей подсистемы.
Вопрос-ответ:
Какие элементы входят в состав соединительно амортизирующей подсистемы страховочной системы?
Подсистема состоит из амортизатора, соединительных элементов и точек крепления. Амортизатор смягчает нагрузку при падении, соединительные элементы обеспечивают передачу силы от страховочного пояса к точкам крепления, а крепления фиксируют систему на конструкции или на пользователе. Все эти компоненты работают совместно, чтобы снизить риск травм.
Как амортизатор влияет на безопасность пользователя при падении?
Амортизатор постепенно замедляет скорость падения, уменьшая пиковую нагрузку на тело человека. Без амортизатора резкое прекращение движения может вызвать серьёзные травмы позвоночника или суставов. Встроенные амортизирующие элементы распределяют силу удара по длине троса или стропы, что делает остановку более плавной.
Какие материалы применяются для соединительных элементов и почему?
Соединительные элементы обычно изготавливают из высокопрочных металлов или синтетических волокон с повышенной износостойкостью. Металлические карабины и кольца выдерживают большие нагрузки, а синтетические стропы обладают гибкостью и лёгкостью. Выбор материала определяется сочетанием прочности, веса и долговечности, чтобы система оставалась надёжной в длительной эксплуатации.
Как правильно выбирать точки крепления для амортизирующей системы?
Точки крепления должны быть рассчитаны на нагрузку, превышающую вес пользователя, и располагаться так, чтобы при падении сила распределялась равномерно. Обычно выбирают стационарные элементы конструкций — балки, анкеры или специализированные крепления, сертифицированные для работы с людьми. Неправильное размещение может привести к перекручиванию стропы или разрушению крепления.
Почему важна совместная работа всех элементов подсистемы?
Каждый компонент выполняет свою функцию: амортизатор смягчает удар, соединительные элементы передают нагрузку, а точки крепления удерживают систему. Если хотя бы один элемент недостаточно надёжен или неправильно установлен, общая защита снижается, что может привести к травмам. Слаженная работа всех элементов обеспечивает безопасное и контролируемое торможение падения.
Какие элементы входят в состав соединительно-амортизирующей подсистемы страховочной системы?
Соединительно-амортизирующая подсистема включает в себя элементы, которые обеспечивают распределение нагрузки и смягчение ударов. Обычно это амортизаторы или эластичные ленты, соединительные петли и крепежные узлы. Амортизаторы предназначены для постепенного снижения силы рывка, что уменьшает нагрузку на тело человека. Соединительные элементы обеспечивают прочность и надежность системы, удерживая амортизаторы в нужном положении. Конструктивно подсистема может быть выполнена из прочных синтетических волокон, устойчивых к истиранию и растяжению.
Как соединительно-амортизирующая подсистема влияет на безопасность при работе на высоте?
Основная функция подсистемы – смягчение рывковых нагрузок, которые возникают при падении. Без амортизирующих элементов ударная сила передается непосредственно на тело человека, что может привести к травмам. Правильно подобранная подсистема снижает скорость воздействия и распределяет нагрузку по точкам крепления. При этом соединительные элементы обеспечивают надежное соединение всех частей страховочной системы, предотвращая расцепление и увеличивая время реакции на падение. Кроме того, использование качественных материалов и правильная сборка подсистемы гарантируют стабильность работы при длительных нагрузках.
