Как часто необходимо пересматривать карту уставок рза

Карта уставок релейной защиты и автоматики (РЗА) является ключевым инструментом для обеспечения надежной работы энергосистемы и предотвращения аварийных отключений. Пересмотр уставок должен проводиться на основании изменений схем подключения, модернизации оборудования, корректировок номинальных токов и напряжений, а также после анализа эксплуатационных событий.

Рекомендуемый интервал проверки составляет от 1 до 3 лет в зависимости от критичности объекта и возраста оборудования. Для подстанций с высокой нагрузкой или нестабильными режимами допускается сокращение периода до 12 месяцев, особенно для микропроцессорных устройств с гибкой настройкой уставок.

Пересмотр уставок включает анализ фактических нагрузок, сравнительный расчет с текущими нормативами и тестирование защиты на имитационных режимах. Любое отклонение уставок от расчетных значений должно быть документировано с указанием причины и внесено в карту РЗА. Особое внимание уделяется взаимной селективности защит, чтобы исключить одновременное срабатывание при аварийных режимах.

Также следует учитывать опыт эксплуатации: статистика отключений, ложных срабатываний и аварийных режимов позволяет корректировать карту уставок для минимизации риска и обеспечения устойчивости энергосистемы. Регулярный пересмотр уставок снижает вероятность аварий и продлевает срок службы защитного оборудования, повышая общую надежность объекта.

Как определить оптимальный интервал проверки уставок РЗА

Оптимальный интервал проверки уставок релейной защиты и автоматики (РЗА) определяется на основе анализа типа оборудования, условий эксплуатации и критичности объекта. Для трансформаторов до 110 кВ рекомендуемый период составляет 12–24 месяца, для шин и линий 110–330 кВ – 24–36 месяцев. Для генераторов и турбин период сокращается до 6–12 месяцев из-за высокой нагрузки и динамических колебаний токов.

При расчете интервала учитывают наработку устройства. Если реле прошло более 5000 циклов срабатывания или зарегистрировано более 10% ложных срабатываний, интервал проверки сокращается на 30–50% относительно стандартного. Для новых реле первые замеры проводятся через 6 месяцев после ввода в эксплуатацию.

Также важен анализ аварийной статистики объекта. Если за последние 3 года зафиксировано более двух несоответствий уставок на линии или трансформаторе, период проверок сокращают на один цикл. Для объектов повышенной ответственности (электростанции, подстанции с критическим потреблением) проверку проводят ежегодно вне зависимости от расчетного интервала.

Методика определения включает расчет вероятности отказа реле P = 1 – exp(–λ·t), где λ – коэффициент отказа, t – период эксплуатации. Для реле с λ = 0,002 в год период проверки выбирают так, чтобы вероятность отказа не превышала 1%, что соответствует интервалу около 5 лет, корректируемому с учетом эксплуатационных условий.

Оптимизация интервала проверки достигается путем сочетания анализа технических характеристик, статистики срабатываний и условий эксплуатации, с обязательной фиксацией результатов в журнале РЗА для последующего корректирования графика проверок.

Влияние изменений сети на необходимость пересмотра уставок

Любое изменение топологии сети напрямую влияет на расчетные значения токов короткого замыкания и распределение нагрузок, что требует пересмотра уставок релейной защиты. Игнорирование этих изменений повышает риск несогласованного срабатывания защит или недоучета перегрузок.

Основные факторы, требующие пересмотра уставок:

• Ввод новых линий и трансформаторов. Добавление элементов увеличивает токи короткого замыкания на смежных участках и может снизить чувствительность существующих защит.
• Изменение схемы параллельной работы. Параллельное соединение линий изменяет распределение токов, что требует коррекции времени и токовых уставок для сохранения селективности.
• Модернизация оборудования с изменением номиналов. Замена трансформаторов на более мощные увеличивает короткозамыкательные токи, что требует корректировки порогов срабатывания защит.
• Изменение профиля нагрузки. Рост максимального тока нагрузки может привести к ложным срабатываниям при текущих уставках, особенно для тепловой защиты.

Рекомендации по пересмотру уставок:

1. Проводить расчет токов короткого замыкания и нагрузок после каждого изменения топологии сети.
2. Сравнивать новые расчетные значения с текущими уставками для выявления рисков недосрабатывания или неселективности.
3. При значительном изменении тока короткого замыкания корректировать токовые и временные уставки защит для сохранения селективности и быстродействия.
4. Документировать результаты пересмотра и обновлять карту уставок с привязкой к новой схеме сети.
5. Рассматривать пересмотр уставок не реже чем раз в 3–5 лет, при условии стабильной сети, и немедленно после крупных реконструкций или расширений.

Регулярный пересмотр уставок при изменениях сети минимизирует риск аварий, повышает надежность и предотвращает ненужные отключения оборудования.

Методы документирования и фиксации изменений уставок

Документирование изменений уставок РЗА должно быть точным, однозначным и обеспечивать возможность последующего анализа корректировок. Основные методы включают:

• Ведение электронного журнала изменений: фиксируются дата, время, автор изменения, объект (например, конкретная линия или трансформатор), старое и новое значение уставки, причина корректировки. Журнал должен быть доступен для всех инженеров эксплуатации.
• Использование версионного контроля схем уставок: каждая редакция карты уставок получает уникальный номер версии. При изменении уставки создается новая версия с сохранением истории всех предыдущих.
• Цифровые копии конфигурационных файлов РЗА: сохранение файлов настроек устройств в защищенной сетевой папке с ограничением на редактирование. Каждое изменение сопровождается комментарием с обоснованием корректировки.
• Визуализация изменений на схемах защиты: обновленные уставки отмечаются цветом или меткой на схеме, что позволяет быстро идентифицировать внесенные корректировки без необходимости просмотра всех параметров.

Рекомендуется комбинировать электронные и бумажные методы фиксации для обеспечения надежности и доступности информации. При этом каждая запись должна содержать:

1. Идентификатор устройства и зоны действия защиты.
2. Точное значение старой и новой уставки.
3. Обоснование корректировки (результаты анализа, рекомендации ПАО/НПА).
4. Подпись инженера, ответственного за изменение, и дата утверждения.

Регулярная проверка журналов и протоколов изменений позволяет выявлять тенденции корректировок и предотвращать возможные ошибки при эксплуатации. Все изменения уставок должны документироваться не позднее 24 часов после внесения, чтобы сохранить актуальность данных и обеспечить аудит.

Роль аварийной статистики в корректировке карты уставок

Анализ аварийной статистики позволяет выявить узкие места в работе РЗА и определить участки сети с наибольшей частотой срабатывания защит. В практике эксплуатации рекомендуется учитывать показатели отказов и ложных срабатываний за последние 3–5 лет для каждой секции подстанции. Систематическое накопление данных о токах короткого замыкания, времени отключения и типе повреждений обеспечивает точную корректировку уставок по амплитуде и времени.

При превышении допустимой частоты срабатываний защит на конкретных элементах следует пересматривать уставки в сторону увеличения селективности. Например, если отключения линии происходят более 4 раз в год без подтвержденных аварийных токов, необходимо увеличить время срабатывания на 10–15% для предотвращения ненужных отключений.

Для корректировки карты уставок также важно учитывать распределение аварийных токов по времени суток и сезонам. В случаях, когда аварийная статистика показывает пиковые нагрузки в определенные часы, уставки должны адаптироваться с учетом этих пиков, чтобы сохранить баланс между надежностью и селективностью.

Интеграция аварийной статистики в процесс пересмотра карты уставок позволяет установить приоритеты для модернизации защитных схем, определить необходимость дополнительных резервных защит и минимизировать общее количество отключений без снижения уровня безопасности сети.

Регулярное обновление статистических данных и их анализ после каждой значимой аварии обеспечивают динамическую корректировку карты уставок, снижая вероятность повторных отказов и повышая эффективность работы РЗА в целом.

Практика согласования пересмотра уставок с эксплуатационными службами

Пересмотр уставок РЗА выполняется после анализа фактических режимов работы оборудования за последние 12 месяцев. Эксплуатационные службы предоставляют журналы эксплуатации трансформаторов, линий и генераторов с указанием аварийных срабатываний, пиковых нагрузок и отклонений параметров.

Согласование начинается с подготовки проекта новой карты уставок с расчетными значениями, включающими допустимые токи, напряжения и временные задержки. Проект направляется эксплуатационным службам, которые проверяют его на соответствие фактическим условиям эксплуатации и выявленным проблемам в работе оборудования.

При проверке внимание уделяется превышениям токов срабатывания, частоте ложных срабатываний и влиянию на соседние цепи. Для каждого устройства фиксируется отклонение текущих уставок от расчетных значений и определяется необходимость корректировки.

Эксплуатационные службы обязаны предоставить письменное заключение с обоснованием изменений или подтверждением существующих уставок. Заключение включает перечень устройств, для которых требуются корректировки, конкретные значения новых уставок и сроки внедрения.

После получения заключений проводится совместное совещание инженеров РЗА и эксплуатационного персонала для согласования окончательных значений уставок. Любые корректировки фиксируются в протоколе, который становится основанием для внесения изменений в оперативную документацию и схемы РЗА.

Регулярная практика согласования обеспечивает учет реальных режимов работы, снижает риск ложных отключений и аварийных ситуаций, а также создает прозрачный механизм документального подтверждения всех изменений уставок.

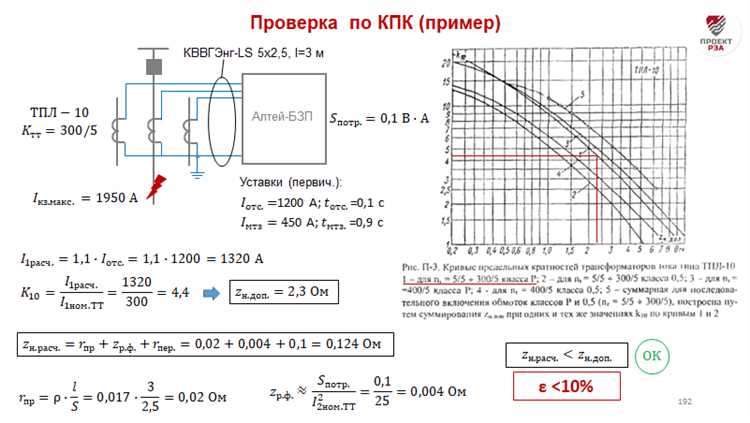

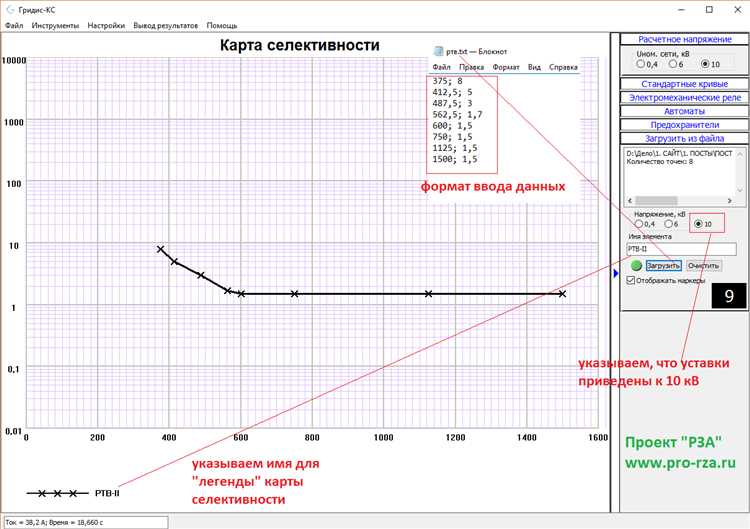

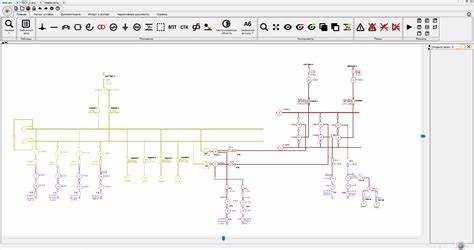

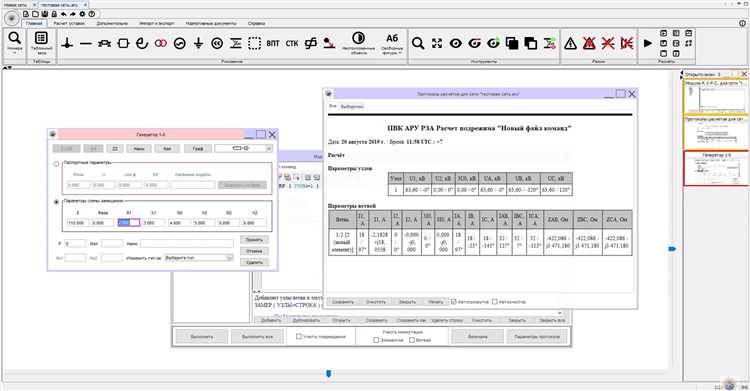

Использование программного обеспечения для анализа и пересмотра уставок

Применение специализированного программного обеспечения позволяет систематизировать пересмотр уставок РЗА и повысить точность расчётов. Современные платформы, такие как DIgSILENT PowerFactory, ETAP и Siemens PSS®E, обеспечивают моделирование электроэнергетических схем с учётом временных характеристик устройств защиты, токовых нагрузок и динамики сетевых процессов.

Программные средства позволяют автоматически определять оптимальные значения уставок, рассчитывать резервирование по селективности и выявлять конфликты с существующими настройками. Рекомендуется создавать цифровые модели сетей с актуальными данными по сопротивлениям линий, параметрам трансформаторов и уровням короткого замыкания, чтобы получать корректные расчётные значения.

При пересмотре уставок важно использовать функции анализа чувствительности и сценарного моделирования, чтобы оценить влияние изменений на аварийную устойчивость и координацию защит. Софт также позволяет вести историю изменений и формировать отчёты для регламентного аудита, что упрощает документирование решений и обоснование корректировок.

Оптимальная периодичность пересмотра уставок через ПО определяется динамикой нагрузки и введением новых элементов сети. Рекомендуется выполнять повторные расчёты при изменении схемы сети более чем на 10% от базовой модели или при обновлении трансформаторов и линий с увеличением мощности более чем на 15%.

Интеграция ПО с системами SCADA и цифровыми подстанциями позволяет использовать фактические данные для уточнения уставок, снижая риск ложных срабатываний. Использование автоматизированных расчётов сокращает время анализа с нескольких недель до нескольких часов при сохранении точности и воспроизводимости результатов.

Типовые ошибки при пересмотре карты уставок и способы их предотвращения

Частая ошибка при пересмотре карты уставок РЗА – несоответствие уставок фактическим режимам работы оборудования. Например, уставка максимального тока трансформатора часто устанавливается без учета допустимого теплового времени нагрева, что приводит к ложным срабатываниям при пиковых кратковременных нагрузках. Для предотвращения ошибки необходимо проводить анализ кривых нагрузки за последний год и корректировать уставки с учетом термической и динамической устойчивости оборудования.

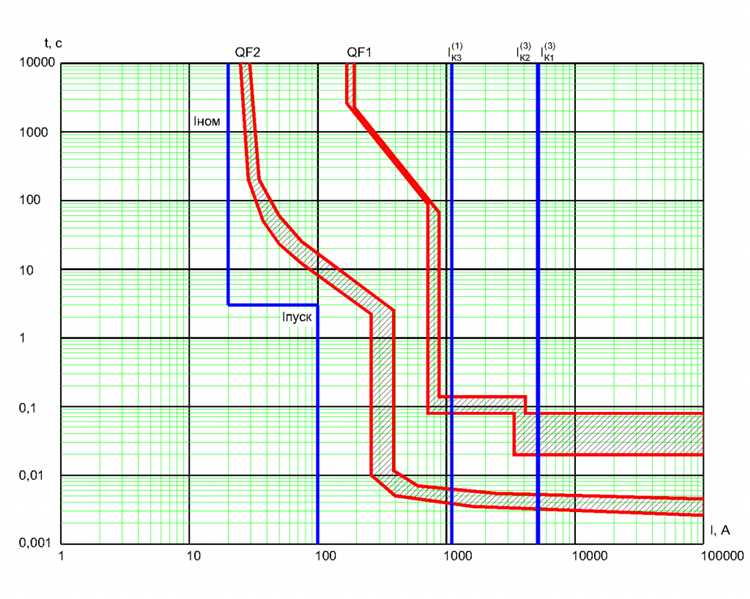

Ошибка дублирования уставок на разных уровнях защиты встречается при некорректном учете селективности. Часто устройства одной линии имеют одинаковые пороговые значения, что вызывает отключение более широких зон при локальной неисправности. Решение – использовать метод каскадного расчета времени срабатывания, устанавливая разницу минимум 0,2–0,3 с между уровнями для зон с одинаковым током короткого замыкания.

Неправильное использование коэффициентов времени срабатывания и задержек является еще одной типичной проблемой. Например, пренебрежение корректировкой уставки максимального тока с учетом времени переключения автоматов приводит к многократным срабатываниям при переходных процессах. Практическая рекомендация – проверять соответствие времени срабатывания уставки документированным характеристикам автоматических выключателей и релейных защит.

Часто игнорируется учет номинальных токов и напряжений при замене оборудования. Использование старой карты уставок без пересмотра при вводе новых трансформаторов или линий увеличивает риск ложных отключений. Рекомендуется проводить пересчет уставок с использованием актуальных паспортных данных оборудования и фактических данных о сети.

Ошибка в документации – неправильная фиксация изменений уставок после пересмотра. Отсутствие корректного ведения версии карты приводит к несоответствию между действующей защитой и проектной документацией. Для предотвращения необходимо вести электронный журнал изменений с отметкой даты, исполнителя и причины корректировки каждой уставки.

Игнорирование тестирования после внесения изменений – распространенная проблема. Уставки могут быть правильно рассчитаны, но некорректно применены на реле или в ПЛК. Рекомендуется проводить контрольные испытания на эмуляторе или с помощью заводских средств проверки, фиксируя результаты для аудита.

Неправильная оценка влияния параллельных линий и трансформаторов на токи короткого замыкания также приводит к ошибкам. Часто уставки рассчитываются только для изолированной линии, что снижает селективность. Необходимо проводить комплексный расчет токов короткого замыкания для всех соединений сети и корректировать уставки с учетом возможных параллельных режимов работы.

Вопрос-ответ:

Почему важно регулярно пересматривать карту уставок РЗА?

Регулярный пересмотр карты уставок позволяет выявлять изменения в работе оборудования, сетевых режимах и условиях эксплуатации, которые могут повлиять на настройки защиты. Без актуализации уставок есть риск срабатывания защиты в ненужный момент или, наоборот, задержки её срабатывания при аварийной ситуации. Это напрямую связано с безопасностью оборудования и стабильностью энергосистемы.

Как часто следует проводить пересмотр уставок РЗА?

Частота пересмотра зависит от типа оборудования, нагрузки и условий эксплуатации. В промышленных сетях пересмотр может проводиться раз в год, при значительных изменениях схемы сети — сразу после их внедрения. Для энергосистем с высокой нагрузкой и критичными объектами рекомендуется дополнительная проверка после каждого серьёзного технологического изменения.

Какие факторы влияют на необходимость корректировки уставок?

На необходимость корректировки влияют следующие факторы: изменение конфигурации сети, подключение нового оборудования, замена трансформаторов или генераторов, изменение режимов работы и параметры токов короткого замыкания. Также учитываются выводы после аварийных ситуаций и результаты тестирования защиты, которые могут выявить несовпадение текущих уставок с реальными условиями.

Что происходит, если карту уставок не пересматривать долгое время?

Если карта уставок долго не пересматривается, риск некорректного срабатывания защиты увеличивается. Возможны ложные отключения или задержки при реальных авариях, что может привести к повреждению оборудования, нарушению работы сети и даже к угрозе безопасности персонала. Такой подход снижает надёжность защиты и создаёт дополнительные эксплуатационные риски.

Каким образом фиксируются изменения в карте уставок после пересмотра?

Все изменения должны документироваться в специализированной карте уставок с указанием причины корректировки, даты пересмотра и лица, ответственного за проверку. Также рекомендуется сохранять протоколы тестирования защиты после внесённых изменений. Это обеспечивает прозрачность процесса и позволяет отслеживать историю корректировок, что важно для анализа работы системы и последующих проверок.
