Эффективная эксплуатация трансформаторов в условиях постоянной нагрузки требует регулярного контроля состояния оборудования без отключения электроустановок. Практика показывает, что несвоевременные осмотры приводят к снижению срока службы трансформатора и увеличению риска аварийных ситуаций. Основными параметрами для оценки состояния являются температура обмоток, уровень масла, наличие внешних повреждений и признаки перегрева.
Рекомендуется проводить визуальный осмотр и измерение ключевых параметров не реже одного раза в квартал для трансформаторов мощностью до 1 МВА и ежемесячно для оборудования свыше 10 МВА. Дополнительно целесообразно использовать дистанционные методы мониторинга: термокамеры для выявления перегрева, датчики уровня масла и онлайн-анализ газов, растворенных в масле, для раннего выявления дефектов.
При обнаружении отклонений от нормальных показателей необходимо немедленно организовать углубленную диагностику: проверку изоляции, сопротивления обмоток и герметичности бака. Пренебрежение периодичностью осмотров без отключения приводит к повышенному риску внутреннего короткого замыкания, что может вызвать длительные перебои в энергоснабжении и дорогостоящий ремонт.
Системный подход к планированию осмотров позволяет минимизировать аварийные отключения и продлить ресурс трансформаторов. Внедрение регламентов на основе мощности оборудования, возраста трансформатора и условий эксплуатации обеспечивает оптимальный баланс между безопасностью и экономической эффективностью обслуживания.

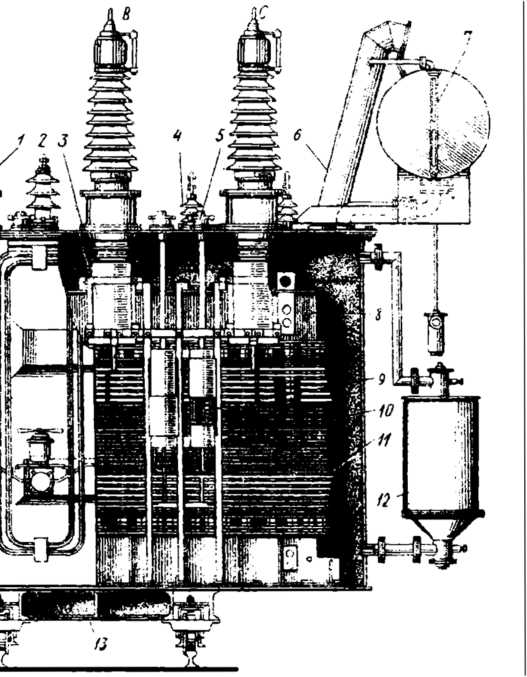

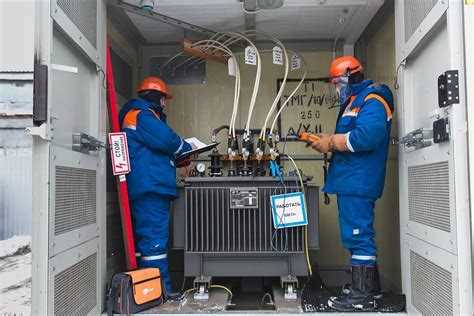

Регламент визуального осмотра трансформатора в работе
Визуальный осмотр трансформатора должен проводиться не реже одного раза в месяц при эксплуатации в нормальных условиях и еженедельно при повышенной нагрузке или экстремальных климатических условиях.
Перед осмотром проверяется исправность средств индивидуальной защиты и наличие заземления корпуса трансформатора. Осмотр проводится с безопасного расстояния, с постепенным приближением для детального контроля.
Необходимо осмотреть корпус на наличие следов масла, трещин, ржавчины, деформаций и подтеков. Особое внимание уделяется сальникам, крышкам люков, соединительным коробкам и уплотнительным прокладкам.
Визуально оценивается работа вентиляторов, насосов и индикаторов уровня масла, температурных датчиков и предохранительных устройств. Любые отклонения фиксируются в журнале осмотров с указанием времени, наблюдений и рекомендаций по устранению.
При обнаружении следов утечек масла, нагрева отдельных участков или механических повреждений осмотр дополняется измерениями температуры и контролем уровня масла с применением тепловизора или других приборов.
Все результаты визуального осмотра в обязательном порядке фиксируются и анализируются для планирования профилактических работ и предотвращения аварийных ситуаций. Отсутствие дефектов подтверждается подписью ответственного лица.
Проверка температуры и состояния охлаждающей системы
Контроль температуры трансформатора проводится не реже одного раза в месяц для силовых устройств до 10 МВА и еженедельно для мощных трансформаторов свыше 50 МВА. Используются стационарные термометры, инфракрасные пирометры и датчики температуры масла и обмоток.
При измерении температуры масла ориентируются на следующие показатели:
- Номинальная температура масла в нормальном режиме – до 65 °C;
- Допустимая температура при кратковременной перегрузке – до 85 °C;
- Повышение температуры масла выше 90 °C сигнализирует о необходимости внепланового осмотра и анализа состояния изоляции.
Состояние охлаждающей системы оценивается по нескольким критериям:
- Проверка уровня масла в резервуарах и радиаторах. Недопустимо падение ниже 90 % от проектного объема.
- Осмотр масляных фильтров и вентиляционных отверстий. Засорение более 20 % требует немедленной очистки.
- Контроль работы насосов и вентиляторов. Неисправность одного элемента системы требует запуска резервного оборудования и регистрации инцидента.
- Оценка состояния масляного теплообменника: трещины, подтекания и коррозия являются основанием для планового ремонта.
Регулярная проверка температуры и исправности охлаждающей системы предотвращает преждевременный износ изоляции, снижает риск перегрева обмоток и обеспечивает надежную работу трансформатора без отключения электроустановки.
Контроль уровня и состояния изоляционных жидкостей
Регулярная проверка уровня изоляционных жидкостей в трансформаторах обеспечивает надежную работу оборудования и предотвращает перегрев и пробой изоляции. Минимально допустимый уровень масла должен быть не ниже нижней метки на смотровом стекле или указателе уровня.
Контроль состояния жидкости включает визуальную оценку цвета, прозрачности и наличия осадка. Масло должно быть прозрачным, без примесей, темных включений или эмульсий. Любые отклонения от нормального состояния требуют немедленного лабораторного анализа для определения содержания влаги, кислотности и диэлектрической прочности.
При обнаружении снижения уровня масла более чем на 5% от нормы необходимо выявить причину – утечку или испарение – и устранить ее до восполнения жидкости. Пополнение изоляционной жидкости осуществляется маслом того же типа и марки, что использовано в трансформаторе.
Рекомендуется проводить измерение температуры масла одновременно с его проверкой, так как повышенная температура может ускорять деградацию изоляционной жидкости. При работе трансформатора без отключения контроль уровня и состояния масла выполняется через предусмотренные смотровые стекла, индикаторы и пробоотборники с соблюдением техники безопасности.
Периодичность осмотров уровня и состояния изоляционной жидкости зависит от типа трансформатора и условий эксплуатации. Для трансформаторов мощностью до 1000 кВА контроль проводится не реже одного раза в месяц, для более мощных – ежемесячно при нагрузке и дополнительно после сильных перегрузок или аварийных режимов.
Все результаты проверки фиксируются в журнале эксплуатации трансформатора с указанием даты, показаний уровня, температуры и выявленных отклонений. Это позволяет отслеживать тенденции изменения состояния изоляционной жидкости и своевременно принимать меры по техническому обслуживанию.
Диагностика шумов и вибраций под нагрузкой
Проверка шумов и вибраций трансформатора проводится при рабочей нагрузке для выявления механических дефектов и проблем с изоляцией. Основные параметры для контроля: уровень вибрации в диапазоне 2–100 Гц, амплитуда перемещения магнитопровода и корпуса, а также спектр акустических шумов.
Используются виброметры с точностью ±0,01 мм/с и микрофоны с диапазоном 20–2000 Гц. Показатели вибрации корпуса свыше 2,5 мм/с или акустические шумы выше 85 дБ указывают на необходимость дополнительной диагностики. Регулярное измерение позволяет выявлять ослабление крепежа, дисбаланс обмоток и частичные разряды в масле.
Процедура включает фиксацию базового уровня вибрации при нагрузке 25–30 % от номинальной, затем при 50 %, 75 % и 100 % номинальной нагрузки. Измерения выполняются в точках крепления трансформатора, на крышке бака и на корпусных панелях. Различия в спектрах сигналов свыше 15 % относительно базового уровня сигнализируют о дефектах магнитопровода или обмоток.
Вибрации с ярко выраженной гармонической структурой часто связаны с электрическими дисбалансами, а широкополосные шумы – с механической ослабленностью. На основании полученных данных составляется карта распределения вибраций, которая используется для планирования профилактических работ и определения приоритетов технического обслуживания.
Все измерения фиксируются в журнале осмотров с указанием частоты, амплитуды и спектрального состава шумов. Для контроля динамики состояния трансформатора рекомендуются периодичность осмотров раз в 6–12 месяцев при нормальной эксплуатации и каждые 3 месяца при повышенных нагрузках или обнаружении отклонений.
Проверка заземления и токов утечки при работе
Контроль заземления трансформатора в рабочем режиме проводится с использованием измерительных приборов, способных фиксировать сопротивление контура и наличие потенциала на корпусе. Допустимое сопротивление заземления не должно превышать 0,5 Ом для распределительных трансформаторов и 1 Ом для силовых трансформаторов высокой мощности.
Измерение токов утечки осуществляется через токовые клещи с высокой чувствительностью или специализированные анализаторы изоляции. Для трансформаторов с изоляцией на масляной основе нормальным считается ток утечки до 1 мА на 1 кВ номинального напряжения. Значения выше этого порога требуют немедленного анализа состояния изоляции и возможного отключения оборудования для локализации дефекта.
Регулярность проверок токов утечки и состояния заземления рекомендуется устанавливать исходя из интенсивности эксплуатации и условий окружающей среды. В промышленных зонах с повышенной влажностью или пылевыми нагрузками контроль проводится не реже одного раза в квартал, в стандартных условиях – не реже двух раз в год.
В процессе измерений важно соблюдать технику безопасности: использовать диэлектрические перчатки и обувь, проверять отсутствие напряжения на вспомогательных цепях и фиксировать результаты в журнале для анализа динамики изменений сопротивления и токов утечки.
Анализ полученных данных позволяет выявить микропробои, деградацию изоляции и ослабление контактов заземляющих проводников до появления критических повреждений, что обеспечивает надежность эксплуатации трансформатора без отключения электроустановки.
Регулярность тестирования защитных реле и сигнализации
Защитные реле и системы сигнализации трансформатора должны проверяться не реже одного раза в шесть месяцев для трансформаторов до 10 МВА и не реже одного раза в три месяца для установок мощностью свыше 10 МВА. Проверка включает функциональные испытания, моделирование аварийных режимов и контроль срабатывания сигнализации.
Функциональные испытания проводятся с использованием имитаторов токов и напряжений для проверки точности срабатывания реле при превышении заданных порогов. При этом фиксируются задержки срабатывания и сравниваются с паспортными характеристиками.
Системы сигнализации тестируются путем подачи контрольных сигналов на входные цепи, проверяется корректность отображения состояния на панели оператора и активация звуковой и световой индикации. Особое внимание уделяется цепям аварийного отключения и блокировок.
Результаты всех испытаний документируются, а выявленные отклонения подлежат немедленному устранению. Для повышения надежности рекомендуется проводить промежуточные выборочные проверки после каждой технологической нагрузки или ремонта трансформатора.

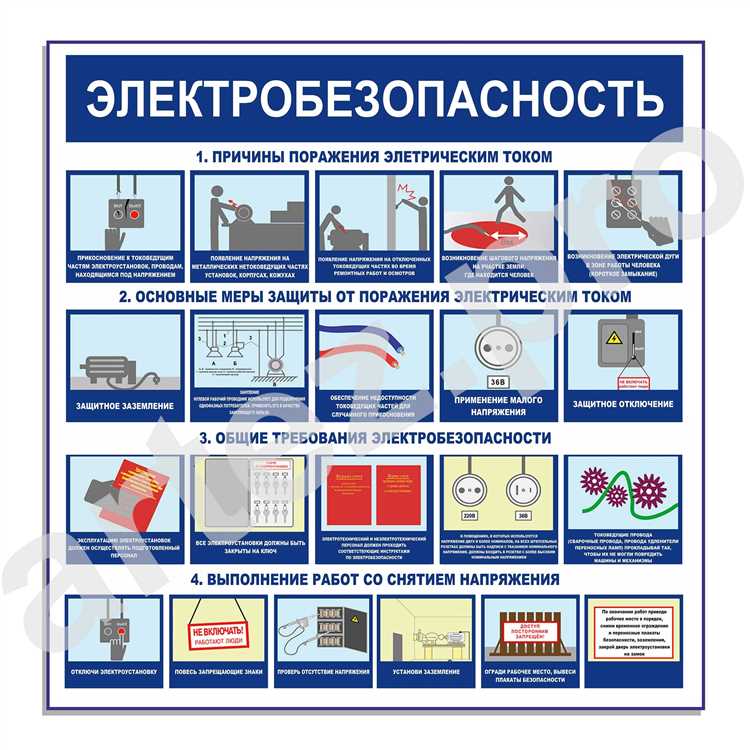

Документирование осмотров и анализ тенденций повреждений
Каждое плановое обследование трансформатора фиксируется в журнале осмотров с указанием даты, времени, наименования объекта и исполнителя. Регистрируются параметры: температура масла и обмоток, уровень и состояние изоляционной жидкости, напряжения и токи, а также выявленные дефекты и отклонения от нормативов.
Фотографирование и видеозапись дефектов при каждой проверке повышают точность анализа изменений состояния оборудования. Для упрощения обработки данных рекомендуется использование цифровых систем учета с возможностью экспорта параметров в аналитические программы.
Собранные данные подвергаются регулярной статистической обработке. Важен анализ динамики развития изоляционных повреждений, появления трещин корпуса и перегрева обмоток. Выявление повторяющихся или ускоряющихся изменений позволяет прогнозировать риск отказов и планировать корректирующие мероприятия.
Рекомендуется ежегодно формировать сводные отчеты по каждому трансформатору, включающие графики изменения ключевых параметров, перечень выявленных дефектов и оценку вероятности аварийных ситуаций. На основе этих отчетов принимаются решения о техническом обслуживании, замене компонентов или корректировке режимов работы.
Особое внимание уделяется сопоставлению данных нескольких лет для выявления трендов деградации материалов и электрических характеристик. Это позволяет создавать долгосрочные программы профилактики и снижать риск внеплановых отключений, обеспечивая надежность электроустановок без остановки трансформаторов.
Вопрос-ответ:
Как часто следует проводить визуальный осмотр трансформатора под нагрузкой?
Визуальный осмотр трансформатора без отключения электроустановки рекомендуется проводить не реже одного раза в месяц. При этом оценивается состояние изоляции, герметичность бака, наличие подтеков масла и температурные показатели на контрольных точках. Частота может увеличиваться для объектов с высокой нагрузкой или в условиях повышенного загрязнения и агрессивной среды.
Какие методы диагностики позволяют выявить скрытые дефекты изоляции без остановки оборудования?
Существуют методы, позволяющие оценивать состояние изоляции под напряжением: измерение сопротивления изоляции, контроль токов утечки через заземление, термография и ультразвуковой контроль частичных разрядов. Каждый метод выявляет разные типы дефектов: термография фиксирует локальные перегревы, ультразвук — микротрещины и частичные разряды, а измерения токов утечки позволяют оценить деградацию диэлектрика.
Как контролировать состояние масла в трансформаторе, если остановка невозможна?
Для контроля масла в работе используют непрерывные и точечные методы: автоматические датчики температуры и влагосодержания, а также пробоотбор и последующий лабораторный анализ масла. Такой подход позволяет обнаруживать деградацию диэлектрика, образование кислот и газовых включений без снятия трансформатора с линии, предотвращая аварийные ситуации.
Как определить, что трансформатор перегружен при постоянной работе?
Перегрузку трансформатора можно выявить по совокупности показателей: повышенная температура обмоток и масла, увеличение вибраций, усиление шума, а также отклонения токов нагрузки от номинальных значений. Регулярный мониторинг этих параметров позволяет выявлять перегрузку на ранней стадии и корректировать режим работы без отключения оборудования.
Какие показатели сигнализации и защит реле необходимо проверять без отключения трансформатора?
Проверка защитных реле и сигнализации под нагрузкой включает контроль срабатывания аварийных сигналов при имитации перегрузки или короткого замыкания, проверку корректности токовых и температурных датчиков, а также функциональности системы блокировки. Такой контроль позволяет убедиться, что защита работает корректно и способна предотвратить повреждения без необходимости остановки трансформатора.
