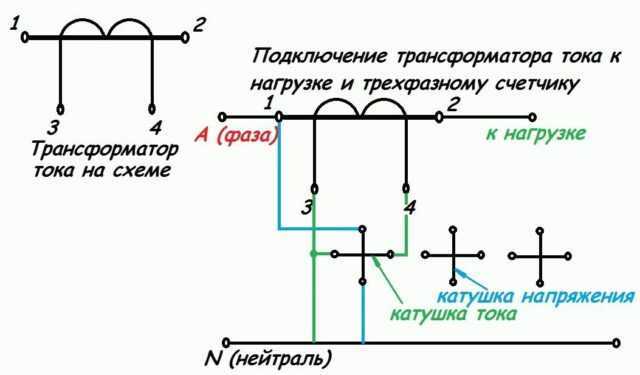

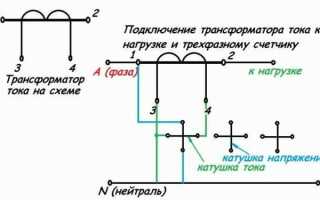

Включение трансформатора в электрическую сеть требует точного соблюдения схемы подключения и соблюдения номинальных параметров. Перед подачей напряжения необходимо проверить фазировку и соответствие первичного и вторичного напряжения заявленным характеристикам трансформатора. Несоблюдение этих параметров может привести к перегреву обмоток, снижению коэффициента трансформации и повреждению изоляции.
Важно убедиться в надежности заземления и исправности коммутационных устройств. Рекомендуется использовать предохранители и автоматические выключатели, соответствующие расчетному току трансформатора, чтобы защитить оборудование от короткого замыкания и перегрузки. Проверка состояния контактов и отсутствие механических повреждений предотвращает искрение и падение напряжения на подключении.
Процесс включения следует проводить поэтапно: сначала отключается нагрузка на вторичной стороне, затем включается первичная обмотка, после чего постепенно подключается нагрузка. Контроль токов и напряжений на каждом этапе позволяет выявить отклонения от норм и своевременно принять меры. Для трансформаторов с регулируемым напряжением рекомендуется предварительная установка соответствующего положения переключателя отводов перед включением.
Регулярное документирование и фиксирование параметров при включении обеспечивает анализ работы трансформатора и позволяет своевременно выявлять износ изоляции или другие эксплуатационные отклонения. Такой подход минимизирует риски аварий и повышает долговечность оборудования в электрической сети.

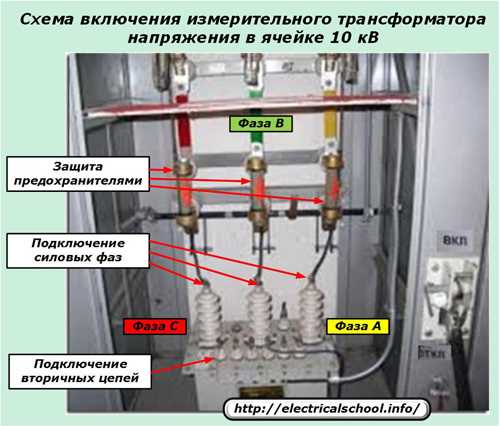

Проверка технического состояния трансформатора перед подключением
Перед включением трансформатора в сеть необходимо провести комплексную проверку его технического состояния для обеспечения безопасной эксплуатации и предотвращения аварий.
Далее проводят измерение сопротивления изоляции обмоток с помощью мегаомметра. Значения сопротивления должны соответствовать данным паспорта трансформатора. Снижение сопротивления может указывать на влажность или повреждение изоляции.
Обязательно проверяют уровень и состояние трансформаторного масла. Масло должно быть прозрачным, без осадка и посторонних включений. Проводят измерение кислотного числа и диэлектрической прочности, чтобы исключить деградацию изоляционных свойств.
Перед подключением проверяют правильность маркировки фаз и соответствие схемы включения сети и трансформатора. Неправильное подключение фаз может привести к короткому замыканию и повреждению оборудования.
Испытание холостого хода и короткого замыкания позволяет оценить работу обмоток и трансформаторного магнитопровода. Измеряют токи и напряжения и сравнивают с паспортными характеристиками для выявления дефектов.
Проверка заземления обязательна. Контрольный тест сопротивления между корпусом и заземляющим контуром должен подтвердить надежность электрической защиты.
Только после выполнения всех вышеуказанных проверок трансформатор может быть подключен к сети с соблюдением всех инструкций по эксплуатации и техники безопасности.
Выбор последовательности фаз при подключении к сети
Последовательность фаз напрямую влияет на направление вращения асинхронных двигателей и корректную работу трехфазных нагрузок. Для трансформатора критически важно подключение фаз в строгой последовательности: L1, L2, L3 по обозначениям на клеммной коробке.
Перед подключением следует измерить фазное напряжение и определить фазу с помощью фазометра. Если порядок фаз неизвестен или вызывает сомнения, рекомендуется подключить временно контрольную нагрузку, например трехфазный двигатель малой мощности, и проверить направление вращения. Неправильная последовательность может вызвать обратное вращение двигателей, перегрузку отдельных фаз и аварийные токи.
При подсоединении трансформатора к существующей сети необходимо соблюсти маркировку обмоток. На стороне низкого напряжения и высокой напряжения должны соответствовать друг другу L1-L1, L2-L2, L3-L3. В случае обнаружения несоответствия фаз последовательность корректируется перестановкой двух фаз на одной стороне трансформатора, что устраняет инверсии и выравнивает токи по фазам.
Регулярная проверка последовательности фаз перед включением снижает риск аварий и повышает долговечность оборудования. Использование фазометров с индикатором направления вращения или цифровых тестеров позволяет точно определить фазу и исключить ошибки при подключении.

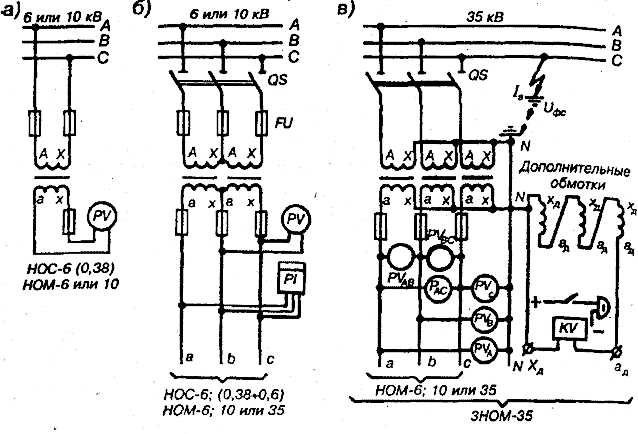

Методы подключения обмоток: звезда и треугольник
Выбор способа подключения обмоток трансформатора напрямую влияет на величину фазного и линейного напряжений, токовую нагрузку и возможности нейтрали. Существуют два основных метода: звезда (Y) и треугольник (Δ).
При подключении обмоток по схеме «звезда» каждый конец фазной обмотки соединяется в общую точку нейтрали, а другой конец подсоединяется к линии. Такая схема обеспечивает:
- Линейное напряжение, превышающее фазное в √3 раза.
- Снижение фазного тока по сравнению с треугольником, что уменьшает нагрев проводов.
- Возможность подключения нагрузок как между фазой и нейтралью, так и между фазами.
- Простоту заземления нейтрали для защиты от перенапряжений.
Схема «треугольник» соединяет обмотки последовательно в замкнутый контур, образуя треугольник. Особенности этой схемы включают:
- Фазное напряжение совпадает с линейным, что повышает мощность на выходе при одинаковых токах.
- Равномерное распределение нагрузки между обмотками, что уменьшает перегрев отдельных фаз.
- Устойчивость к кратковременным перегрузкам и возможность работы с асимметричными нагрузками.
Рекомендации по выбору схемы:
- Для сетей с трехфазными мощными нагрузками целесообразно подключение «треугольник» на стороне нагрузки и «звезда» на стороне высокого напряжения.
- Если требуется наличие нейтрали для однофазных приборов, предпочтительнее использовать «звезду».
- При эксплуатации трансформатора с высокой степенью асимметрии нагрузок лучше комбинировать схемы, чтобы снизить перегрузку отдельных фаз.
- Перед подключением необходимо точно определить фазное и линейное напряжение сети, чтобы избежать перекоса фаз и повреждения оборудования.
Контроль напряжения на первичной и вторичной обмотках
Перед включением трансформатора необходимо измерить напряжение на его первичной обмотке с помощью калиброванного вольтметра. Допустимое отклонение от номинального значения не должно превышать ±5%. Резкое превышение напряжения может привести к перегреву и повреждению изоляции.
На вторичной обмотке контроль напряжения проводится после подключения нагрузки. Необходимо убедиться, что выходное напряжение соответствует паспортным данным трансформатора. При значительных отклонениях следует проверить правильность подключения фаз, состояние обмоток и наличие короткого замыкания.
Регулярные измерения напряжения рекомендуется выполнять при включении трансформатора и в процессе эксплуатации. Это позволяет своевременно выявлять износ изоляции, ослабление контактов и несоответствие напряжения сети. Для повышения точности измерений предпочтительно использовать цифровые вольтметры с высокой точностью и стабильным калибровочным сигналом.
Документирование результатов измерений обеспечивает контроль состояния оборудования и позволяет планировать техническое обслуживание. Фиксируются значения напряжения первичной и вторичной обмотки, условия нагрузки и время измерений, что упрощает выявление трендов и предупреждение аварийных ситуаций.
Использование защитных устройств при включении трансформатора
Предохранители подбираются с учетом номинального тока первичной обмотки трансформатора и допускаемых пусковых перегрузок. Они обеспечивают быстрый разрыв цепи при коротком замыкании и предотвращают перегрев проводников.
Автоматические выключатели применяются для защиты от длительных перегрузок и коротких замыканий. При выборе выключателя учитывают ток срабатывания, времятоковую характеристику и возможность селективного отключения в составе сети.
Реле контроля тока и напряжения позволяют фиксировать отклонения от нормальных параметров работы. Установка дифференциального реле защищает трансформатор от токов утечки и предотвращает повреждение обмоток при аварийных режимах.
Все защитные устройства необходимо проверять перед включением трансформатора: контролировать целостность контактов, правильность настройки токов срабатывания и корректность схемы подключения. Регулярная проверка предотвращает ложные срабатывания и повышает надежность работы оборудования.
Комплексное использование предохранителей, автоматических выключателей и реле контроля обеспечивает безопасное включение трансформатора и стабильную работу сети, снижая риск аварийных ситуаций и повреждений оборудования.

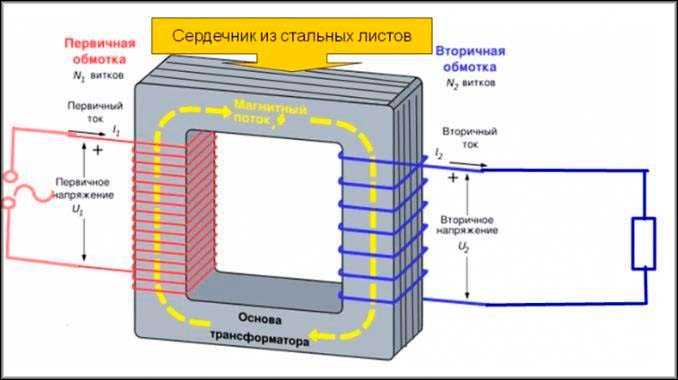

Пошаговая схема включения под нагрузкой и без нагрузки
Перед включением трансформатора убедитесь в исправности всех защитных устройств и отсутствии внешних повреждений. Проведите контроль изоляции обмоток мегомметром с напряжением 500 В и сопротивлением не менее 1 МОм для низковольтной и 2 МОм для высоковольтной обмотки.
Для включения без нагрузки выполните следующие шаги: отключите трансформатор от всех потребителей, подключите первичную обмотку к сети через разъединители и автоматический выключатель, проверьте правильность фазировки и последовательности фаз. Включите первичную обмотку, наблюдайте за напряжением на вторичной стороне и убедитесь в его соответствию номинальному значению. Отключите трансформатор при возникновении аномальных токов или перенапряжений.
Для включения под нагрузкой сначала убедитесь, что все потребители подключены корректно и токи нагрузки не превышают 80% номинала трансформатора. Отключите первичную обмотку от сети, установите необходимые защитные реле и измерительные приборы. Включите трансформатор через плавное замыкание, контролируя токи в первичной и вторичной обмотках. Постепенно увеличивайте нагрузку, фиксируя стабильность напряжения и температуры обмоток. При превышении допустимых параметров немедленно уменьшите нагрузку или отключите трансформатор.
Особое внимание уделяйте синхронизации фаз и уровню напряжения при параллельной работе нескольких трансформаторов. Контролируйте сопротивление заземления корпуса и заземляющих контуров до и после включения.
Диагностика и устранение типовых ошибок после включения
После включения трансформатора в сеть могут возникать характерные ошибки, которые необходимо оперативно выявлять и корректировать для обеспечения стабильной работы и предотвращения повреждений оборудования.
- Неравномерное напряжение на вторичной обмотке: Измерьте фазное и линейное напряжение. Если отклонения превышают ±5% от номинала, проверьте правильность подключения фаз и соответствие схемы звезда/треугольник. При необходимости скорректируйте подключение обмоток.
- Повышенный ток холостого хода: Измерьте ток на первичной обмотке без нагрузки. Значительное превышение номинала может указывать на короткое замыкание в обмотках или наличие магнитного насыщения. В таком случае необходимо отключить трансформатор и выполнить визуальный осмотр и измерения сопротивления изоляции.
- Неустойчивый ток нагрузки: Если наблюдается пульсация или перегрузка, проверьте распределение нагрузки между фазами, исправность защитных устройств и корректность работы переключателей. При обнаружении дефектов замените поврежденные элементы и отрегулируйте нагрузку.
- Шум и вибрации: Уровень шума выше допустимого указывает на механические неплотности или несоосность обмоток. Выполните контроль креплений и, при необходимости, закрепите или отрегулируйте позиции обмоток.
- Перегрев трансформатора: Контролируйте температуру масла и обмоток. При превышении нормальных значений проверьте охлаждающую систему, исправность термопредохранителей и корректность подключения фаз.
- Срабатывание защит: Если защитные устройства отключают трансформатор, определите источник срабатывания: короткое замыкание, перегрузка или неправильная последовательность фаз. После устранения причины восстановите питание с соблюдением всех защитных предписаний.
Регулярная диагностика после включения и соблюдение последовательности проверки позволяют минимизировать риск повреждения оборудования и обеспечивают долгосрочную стабильность работы трансформатора.
Вопрос-ответ:
Какие предварительные проверки необходимо провести перед подключением трансформатора к сети?
Перед включением трансформатора следует тщательно проверить его техническое состояние: убедиться в отсутствии механических повреждений, проверить сопротивление изоляции обмоток и целостность контактов. Также важно убедиться, что все защитные устройства настроены правильно, а номинальные параметры сети соответствуют паспортным данным трансформатора.
В чем разница между включением трансформатора под нагрузкой и без нагрузки?
Включение без нагрузки проводится при отключенной вторичной цепи и позволяет избежать кратковременного повышенного тока при подаче напряжения на первичную обмотку. Включение под нагрузкой требует тщательного контроля фазировки и последовательности подключений, чтобы предотвратить перегрузку и возможное повреждение оборудования.
Как правильно определить последовательность фаз при подключении трансформатора?
Последовательность фаз проверяется с помощью фазометров или специальных тестеров. Она должна совпадать с последовательностью фаз в питающей сети, чтобы исключить смещение фаз, которое может привести к неправильной работе подключенных машин и повышенной нагрузке на трансформатор.
Какие защитные устройства рекомендуется использовать при включении трансформатора?
При включении трансформатора применяют автоматические выключатели для защиты от перегрузки и короткого замыкания, предохранители на входе и выходе, а также реле напряжения и тока. Это позволяет предотвратить повреждение обмоток и снизить риск аварийной ситуации.
Что делать, если после включения трансформатора наблюдаются аномальные шумы или перегрев?
При появлении посторонних шумов или повышенной температуры необходимо немедленно отключить трансформатор от сети и провести диагностику: проверить правильность подключения фаз, состояние изоляции, контактные соединения и наличие механических повреждений. Также стоит измерить токи на обмотках для выявления возможной перегрузки или короткого замыкания.
