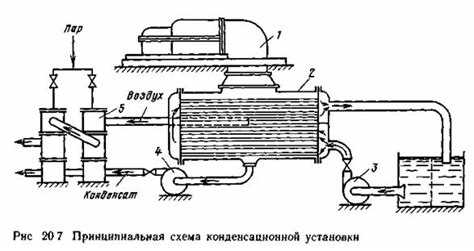

Паровой змеевик, расположенный внутри резервуара, выполняет ключевую функцию нагрева жидкостей и обеспечения равномерного распределения тепла. Его эффективность напрямую зависит от конструкции устройства, материала спирали и способа подключения к источнику пара. В промышленных резервуарах чаще всего используют нержавеющую сталь марки AISI 304 или AISI 316, устойчивую к коррозии и высоким температурам.
При проектировании системы важно учитывать диаметр и длину змеевика, чтобы обеспечить требуемую тепловую мощность. Оптимальное расстояние между витками спирали снижает риск перегрева местных участков жидкости и минимизирует образование горячих точек. Для регулирования температуры рекомендуется предусмотреть встроенный термодатчик и клапан контроля подачи пара.
Монтаж парового змеевика должен учитывать особенности резервуара: высоту установки, возможность очистки и замены спирали. В системах с высокой вязкостью жидкостей предпочтительно использовать змеевики с увеличенным диаметром трубок и гладкой внутренней поверхностью, что снижает оседание продуктов и упрощает санитарное обслуживание.
Правильное соединение змеевика с паропроводом обеспечивает стабильную работу и снижает риск протечек. Рекомендуется применять фланцевые или резьбовые соединения с уплотнительными кольцами из термостойкого материала, а также предусмотреть обратный клапан для предотвращения гидроудара при внезапной подаче пара.
Выбор материала для парового змеевика в резервуаре
Для изготовления парового змеевика в резервуаре критично учитывать коррозионную стойкость материала к рабочей среде и температурный диапазон эксплуатации. Наиболее часто применяются нержавеющая сталь марок 304 и 316. Сталь 304 обеспечивает достаточную прочность при температуре до 500 °C и хорошую сопротивляемость к общим жидкостям, тогда как 316 устойчива к агрессивным средам с хлоридами и кислотами.
Для резервуаров с повышенным давлением рекомендуется использовать трубы из легированной стали с повышенной прочностью и пределом текучести не менее 350 МПа. Толщина стенки выбирается исходя из давления пара и диаметра змеевика, обеспечивая коэффициент запаса прочности не менее 1,5.
Алюминиевые сплавы применяются редко, только при низкотемпературной эксплуатации и необходимости минимизации массы конструкции. Их химическая стойкость ограничена и требует дополнительной защиты поверхности.
При выборе материала также учитывают теплопроводность: нержавеющая сталь имеет коэффициент теплопроводности около 16 Вт/(м·К), что обеспечивает равномерный нагрев и эффективный теплообмен. Для ускоренного теплообмена допускается использование медных труб с внутренней защитой от коррозии, но их прочностные характеристики ограничены давлением до 10 бар.
Все материалы должны соответствовать стандартам DIN, ASTM или ГОСТ по механическим и химическим свойствам. Рекомендуется предварительно проводить испытания на совместимость с рабочей средой и циклическим нагревом, чтобы исключить деформацию или разрушение змеевика в процессе эксплуатации.
Определение оптимальной длины и диаметра змеевика
Длина парового змеевика определяется требуемой теплопередачей и объемом жидкости в резервуаре. Для стандартного резервуара объемом 500–1000 литров оптимальная длина трубы составляет 15–25 метров при количестве витков 8–12. Каждое увеличение длины на 1 метр повышает теплопередачу примерно на 3–5% при постоянном давлении пара.
Диаметр труб влияет на скорость циркуляции пара и гидравлическое сопротивление. Для средних резервуаров рекомендуется внутренний диаметр 20–25 мм. Диаметр менее 15 мм повышает риск перегрева и образования пробок, диаметр более 30 мм снижает эффективность теплообмена за счет уменьшения турбулентности потока.
При проектировании следует учитывать коэффициент теплопередачи материала трубы. Сталь AISI 304 требует увеличения длины змеевика на 10–15% по сравнению с медью при одинаковом диаметре для достижения аналогичного нагрева. Размещение витков должно обеспечивать равномерное распределение пара по всей высоте резервуара, минимизируя зоны застоя.
Суммарная поверхность теплообмена рассчитывается как произведение длины трубы на внутренний диаметр с поправкой на форму витков. Оптимальное сочетание длины и диаметра позволяет достичь нагрева жидкости до рабочей температуры за минимальное время без превышения давления и допустимой скорости потока.
Монтаж змеевика: шаги и последовательность работ
Перед началом установки необходимо проверить размеры резервуара и змеевика, убедиться в соответствии диаметров подключения и наличии всех крепежных элементов. Обязательно подготовить уплотнительные материалы и инструменты для герметизации соединений.
Первым этапом выполняется закрепление опорных элементов внутри резервуара. Опоры должны выдерживать вес змеевика с паром и исключать контакт труб с корпусом резервуара, чтобы предотвратить тепловое напряжение и коррозию.
Змеевик аккуратно размещается на опорах, начиная с нижнего витка. При укладке важно соблюдать равномерный шаг витков, чтобы обеспечить оптимальный теплообмен и свободную циркуляцию пара. Каждый виток фиксируется временными хомутами до окончательного закрепления.
Следующим шагом выполняется подключение патрубков подачи и отвода пара. Все соединения должны быть герметичными с использованием уплотнительных прокладок или фторопластовой ленты. Проверяется отсутствие механических напряжений на трубах.
После подключения змеевика проводится контрольная проверка положения витков, креплений и расстояний до стенок резервуара. При необходимости корректируются опоры и фиксирующие элементы.
Финальный этап включает пробный запуск пара под минимальным давлением для проверки герметичности всех соединений и равномерного нагрева змеевика. Любые утечки устраняются немедленно, после чего монтаж считается завершённым.

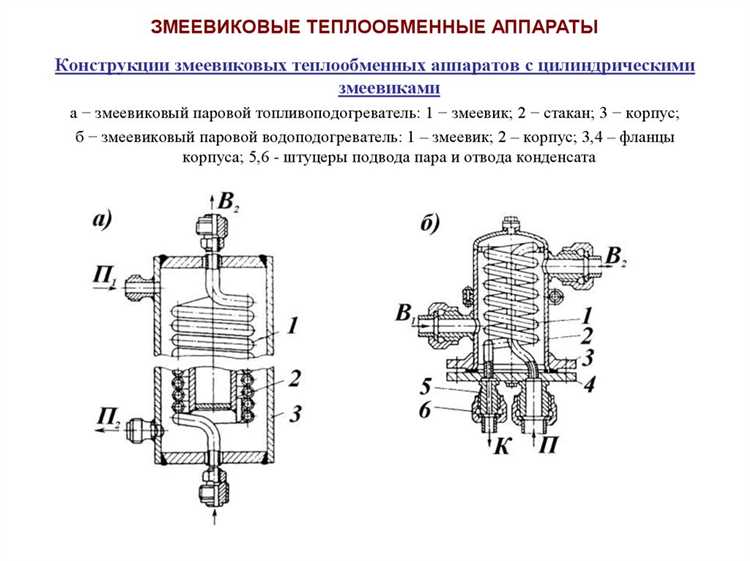

Подключение паровой линии к змеевику
Для подключения паровой линии к змеевику необходимо использовать трубы из коррозионно-устойчивой стали с допустимым давлением не ниже рабочего давления паровой системы. Диаметр трубы должен соответствовать расчетной пропускной способности, обеспечивая скорость пара 10–20 м/с для минимизации конденсации и гидравлических ударов.
Перед соединением следует проверить герметичность фланцев и резьбовых соединений, а также наличие уплотнительных прокладок из материала, устойчивого к высоким температурам и агрессивной среде. Соединение выполняется с использованием сварки, фланцевых соединений или резьбы, в зависимости от конструкции змеевика и условий эксплуатации.
Для контроля подачи пара рекомендуется устанавливать запорные и регулирующие вентили перед входом в змеевик. При необходимости включается конденсатоотводчик, чтобы предотвращать накопление конденсата внутри змеевика и трубопровода. Все элементы должны быть проложены с минимальным числом изгибов, избегая резких поворотов, которые увеличивают сопротивление потоку и риск гидроударов.
При монтаже важно соблюдать уклон паровой линии к конденсатоотводчику, обеспечивая естественный слив конденсата. После подключения проводится гидравлическое и тепловое испытание для проверки герметичности и правильного распределения пара внутри змеевика.

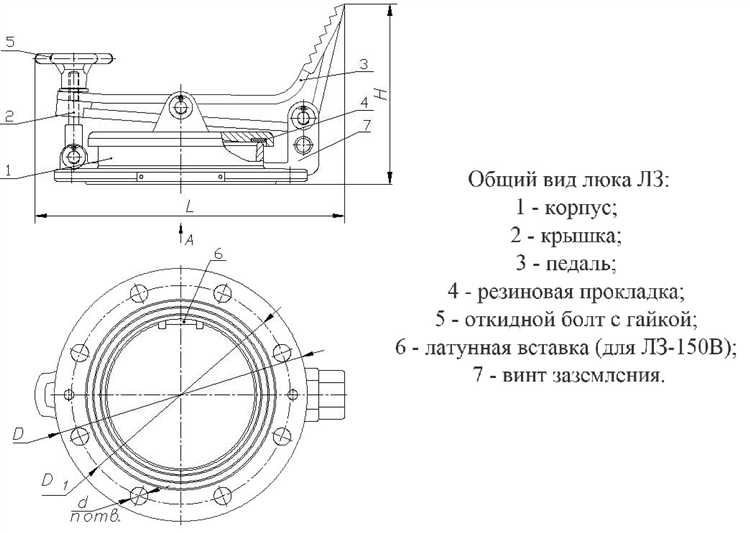

Системы контроля давления и температуры внутри резервуара
Для точного управления процессом нагрева паром внутри резервуара необходима установка датчиков давления и температуры на ключевых участках. Рекомендуется использовать манометры с диапазоном 0–10 бар для стандартных технологических резервуаров и термопары типа K с диапазоном 0–400 °C. Расположение датчиков должно обеспечивать контроль на верхней части резервуара для давления и в зоне контакта жидкости со змеевиком для температуры.
Автоматические системы контроля включают программируемые логические контроллеры (ПЛК), которые обрабатывают сигналы от датчиков и поддерживают давление на заданном уровне. Настройка ПЛК должна учитывать максимальное рабочее давление и температуру паровой линии, чтобы предотвратить перегрев или избыточное давление. Для резервуаров объемом до 500 л достаточно одного датчика давления и двух термопар, установленных на разных уровнях жидкости.
Для визуального контроля рекомендуется установка контрольных панелей с индикаторами давления и температуры в реальном времени. В системах с высокими требованиями безопасности применяются предохранительные клапаны, сбрасывающие давление при превышении допустимого значения на 10–15 % выше рабочего.
Дополнительно допускается интеграция сигнализации аварийных состояний с возможностью отключения подачи пара. В резервуарах с интенсивным нагревом использование циркуляционного насоса вместе с датчиками температуры позволяет равномерно распределять тепло и снижает риск перегрева отдельных участков жидкости. Для контроля и регистрации параметров применяется подключение ПЛК к системе SCADA, обеспечивая архивирование данных и анализ эффективности работы парового змеевика.
Техническое обслуживание систем контроля включает проверку калибровки манометров и термопар не реже одного раза в 6 месяцев, а также проверку срабатывания предохранительных клапанов. Использование качественных комплектующих с точностью измерения ±1 % для давления и ±2 °C для температуры гарантирует стабильную работу системы.
| Компонент | Назначение | Рекомендации |
|---|---|---|
| Манометр | Контроль давления | Диапазон 0–10 бар, калибровка каждые 6 мес |
| Термопара типа K | Измерение температуры жидкости | Диапазон 0–400 °C, точность ±2 °C |
| ПЛК | Автоматическое регулирование | Настройка с учетом рабочего давления и температуры |
| Предохранительный клапан | Сброс избыточного давления | Срабатывание при превышении на 10–15 % |
| SCADA | Мониторинг и архив данных | Регистрация параметров, анализ эффективности |

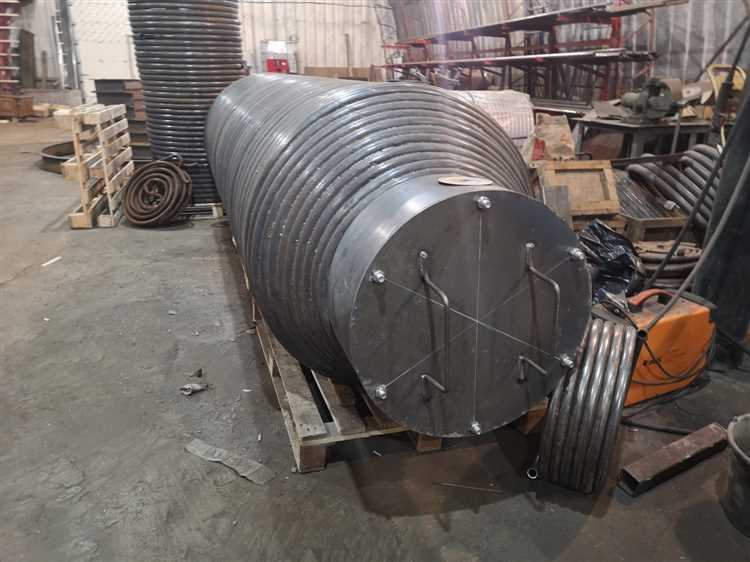

Методы очистки и промывки змеевика в процессе эксплуатации
Эффективная очистка парового змеевика внутри резервуара необходима для поддержания теплопередачи и предотвращения накопления отложений. Основные методы включают механическую и химическую обработку, а также промывку теплоносителем.
- Механическая очистка: Используются специальные ерши или гибкие щетки, которые вводятся внутрь трубок змеевика через технологические отверстия. Рекомендуется выполнять ежеквартально при эксплуатации с жесткой водой или высокоорганическими средами.
- Гидродинамическая промывка: Подача жидкости под высоким давлением позволяет удалить осадок и накипь с внутренних поверхностей. Давление подбирается в пределах 2–5 МПа, чтобы не повредить сварные соединения и не деформировать трубки.
- Химическая обработка: Используются растворы кислот (фосфорная, лимонная) или щелочей для растворения минеральных и органических отложений. Применяется периодически, при этом соблюдаются требования по концентрации и времени воздействия для защиты материала змеевика.
- Циркуляционная промывка теплоносителем: Пропускание воды или пара через змеевик при повышенной скорости потока удаляет мелкие отложения и предотвращает локальные засоры. Рекомендуется проводить после каждого технологического цикла с агрессивными средами.
Перед очисткой необходимо отключить паровую линию и обеспечить безопасный доступ к резервуару. После завершения промывки проверяют герметичность соединений и корректность давления в системе. Регулярное применение этих методов продлевает срок службы змеевика и сохраняет стабильность теплопередачи.
Защита от коррозии и износа парового змеевика
Паровой змеевик внутри резервуара подвержен агрессивному воздействию пара и жидкости, что ускоряет коррозию и износ. Для обеспечения долговечности важно сочетать выбор материала и эксплуатационные меры.
- Материалы змеевика: предпочтение отдают нержавеющим сталям AISI 304 или AISI 316. Сталь AISI 316 обеспечивает повышенную устойчивость к хлорсодержащей воде и агрессивным средам.
- Покрытия и обработка поверхности: нанесение пассивирующего слоя хрома или никелевого покрытия снижает коррозионную активность. Химическое травление или электрохимическая полировка уменьшает микропористость и препятствует образованию отложений.
- Контроль температуры и давления: поддержание параметров пара в пределах допустимых значений снижает термическое и механическое воздействие на металл. Перепады температуры ускоряют усталость материала и микротрещины.
- Химическая защита: использование ингибиторов коррозии в жидкости резервуара предотвращает образование оксидных пленок и щелочных отложений. Концентрация должна строго соответствовать рекомендациям производителя.
- Регулярная промывка и очистка: удаление накипи и отложений предотвращает локальные очаги коррозии. Промывка проводится с применением мягких кислотных растворов с последующим нейтрализационным ополаскиванием.
- Мониторинг состояния: периодическая визуальная проверка и неразрушающий контроль (ультразвуковой или вихретоковый) выявляют ранние признаки износа и коррозии, позволяя провести своевременную профилактику.
Сочетание качественного материала, защитных покрытий и регулярного контроля позволяет существенно увеличить срок службы парового змеевика внутри резервуара и снизить риск аварийных ситуаций.
Диагностика и устранение неполадок в работе змеевика
Следующим шагом проводится контроль температуры на входе и выходе змеевика. Разница температур меньше расчетной может указывать на загрязнение внутренних каналов или образование накипи. Для очистки используют промывку горячей водой с химическим реагентом, совместимым с материалом змеевика, или пропуск пара под высоким давлением через змеевик.
Визуальный осмотр поверхности змеевика на предмет коррозии и износа позволяет выявить участки с истончением стенки труб. При обнаружении эрозионных повреждений рекомендуется локальная замена секций змеевика или установка защитного покрытия из термостойкого антикоррозионного материала.
Проверка давления пара в системе осуществляется с помощью манометров и датчиков давления. Колебания или резкие падения давления указывают на засоры, неплотности или неполадки регулирующей арматуры. В таких случаях необходимо очистить фильтры, проверить состояние клапанов и при необходимости заменить уплотнения.
Для комплексной диагностики используется термография. Инфракрасная камера выявляет участки неравномерного нагрева, что сигнализирует о засоре или нарушении циркуляции пара. После обнаружения проблемного участка проводят промывку или замену соответствующей секции змеевика.
Регулярная проверка электрических и механических компонентов системы контроля температуры и давления предотвращает аварийные ситуации. Все датчики, термопары и клапаны должны проходить калибровку согласно рекомендациям производителя, с фиксацией результатов в журнале обслуживания.
Вопрос-ответ:
Как правильно выбрать материал для парового змеевика внутри резервуара?
Выбор материала зависит от типа жидкости, температуры и давления в резервуаре. Чаще всего используют нержавеющую сталь марки 304 или 316, устойчивую к коррозии и воздействию пара. Для агрессивных сред применяют сплавы с повышенной кислотоустойчивостью. Кроме химической стойкости, учитывают теплопроводность и долговечность материала, чтобы обеспечить равномерный нагрев и минимальный риск деформации.
Какие методы очистки змеевика наиболее эффективны при эксплуатации?
Для очистки используют химические промывки кислотными или щелочными растворами, которые удаляют накипь и отложения. Механические методы включают продувку сжатым воздухом или промывку водой под высоким давлением. Выбор способа зависит от характера загрязнений: твердые отложения легче удалять механически, а органические и минеральные — химически. Регулярная очистка поддерживает стабильный теплоперенос и предотвращает снижение производительности.
Каким образом контролируется давление и температура пара внутри змеевика?
Для контроля устанавливают датчики давления и температуры на входе и выходе змеевика. Сигналы с них подключаются к контроллерам или отображаются на панели оператора. В системах с автоматикой регулировка температуры и давления осуществляется клапанами и регулирующими устройствами, поддерживающими заданные параметры. Такой контроль позволяет поддерживать стабильную работу резервуара и предотвращает перегрев или избыточное давление.
Как диагностировать неполадки в работе парового змеевика?
Признаки неполадок включают снижение скорости нагрева, неравномерное распределение температуры, шумы или вибрацию. Проверяют целостность труб, отсутствие засоров, герметичность соединений и правильность подачи пара. Часто используют термографию или измерение температуры по длине змеевика. После выявления причины проводят чистку, замену дефектных участков или регулировку подачи пара для восстановления нормальной работы.
Как подключается паровая линия к змеевику внутри резервуара?
Подключение выполняется через фланцевые или резьбовые соединения, обеспечивающие герметичность. Перед монтажом проверяют размеры труб и соответствие давления и температуры пара. Линия должна обеспечивать равномерное распределение пара по всей длине змеевика, избегая локальных перегревов. После подключения проводится испытание на герметичность и проверка работы всей системы перед вводом в эксплуатацию.
